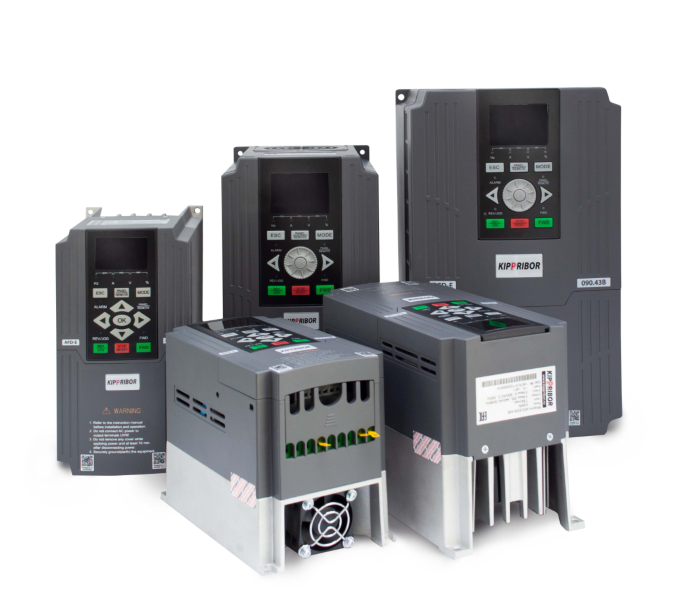

Универсальные векторные преобразователи частоты серии AFD-E

Серия преобразователей частоты AFD-E - универсальны и предполагают использование одной модификации преобразователя как в общепромышленном, так и в легком применении. 1,1...315 кВт 380В.

серия AFD-L серия AFD-E серия AFD-M

Заказать

Преобразователи частоты KIPPRIBOR серии AFD-E - универсальные векторные преобразователи для двигателей мощностью до 315 кВт. Аппаратные особенности и программное обеспечение позволяют адаптировать ПЧ под требования процесса управления электродвигателем.

Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню. В числе встроенных функций: ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы/выходы, встроенный ПЛК, предустановленные мульти-скорости.

Преобразователи AFD-E комплектуются удобными и многофункциональными панелями управления с двухстрочным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого, панели управления позволяют выполнять копирование настроек ПЧ. Возможность установки дополнительных карт расширения позволяет расширить аппаратные возможности ПЧ и реализовать оптимальную конфигурацию управления электроприводом.

Основные преимущества преобразователей частоты серии AFD-E

ПЧ KIPPRIBOR серии AFD-E – универсальны и предполагают использование одной модификации преобразователя как в общепромышленном, так и в легком применении. ПЧ может управлять нагрузкой, у которой номинальная мощность на ступень выше, чем номинальная мощность двигателя, указанная в качестве основной паспортной характеристики. Например, ПЧ AFD-E150.43B может управлять как тяжелой 15-киловаттной нагрузкой, так и легкой нагрузкой вентиляторного типа мощностью 18,5 кВт. Отличительные особенности ПЧ AFD-E:

Быстрый ввод в эксплуатацию.
- Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления.
- Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации ПЧ облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах.
- Оперативные параметры всегда «под рукой». Информационная табличка со списком параметров, которые чаще всего приходится корректировать, находится на обратной поверхности передней крышки ПЧ.

Высокая функциональность.
- Три режима управления скалярный (U/f), векторный без датчика обратной связи (SVC), векторный с датчиком обратной связи (VC) позволяют адаптировать преобразователь частоты под любые задачи.
- Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем.
- Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при реализации типовых задач.

Продуманный конструктив.
- Съемная панель управления может быть вынесена на дверцу шкафа, а соединение панели с ПЧ осуществляется обыкновенным четырехпарным кабелем с разъемами RJ45.
- Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность.
- Дополнительные карты расширения позволяют увеличить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов.

Безопасность и надежность.
- Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
- Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.
- Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций.

Оперативный доступ к информационным ресурсам
- На корпусе преобразователя размещен QR-код со ссылкой, позволяющий получить доступ к технической документации даже в полевых условиях.

Основные технические характеристики преобразователей частоты KIPPRIBOR серии AFD-E

Параметр	Описание
Напряжение питающей сети	Три фазы 330…440 VAC
Диапазон выходного напряжения	Три фазы 0…440 VAC
Диапазон выходной частоты	0…1000 Гц
Режим управления	VC-режим (векторное управление в замкнутом контуре)	SVC-режим (векторное управление без датчика обратной связи)	U/f-режим (вольт-частотный режим управления)
Стартовый момент	200 % при нулевой скорости	180 % при нулевой скорости	100 % при 1 Гц
Глубина регулирования	1:1000	1:100	1:50
Точность при контроле скорости	± 0,02 %	± 0,2 %	± 0,5 %
Точность при контроле момента	± 5 %	± 5 %	–
Дискретность задания частоты	0,01 Гц
Точность задания частоты	При цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 %
Несущая частота	2…15 кГц
Перегрузочная способность	G-режим (переменная нагрузка): 110 % - длительное время; 150 % - 90 сек.; 180 % - 2 сек. P-режим (постоянная нагрузка): 105 % - длительное время; 110 % - 60 сек.
Время разгона/торможения	0,01…600 сек. или 0,01…600 мин.
Тормозной момент	До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора;
Защита со стороны питающей сети	Защита от пониженного напряжения, защита от перекоса фаз, защита от обрыва фазы
Защита на выходе	Защита ПЧ от перегрузки по току, защита ПЧ от перегрузки по напряжению, защита от обрыва фазы, защита от перекоса фаз, защита электродвигателя от перегрузки
Защиты во время работы	Защита ПЧ от перегрева
Степень защиты	IP20
Место установки	Сухие отапливаемые помещения, исключающие попадания прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков
Температура эксплуатации	-10…+40 °C
Влажность	≤ 90 %, без образования конденсата

Нагрузочная способность преобразователей частоты KIPPRIBOR серии AFD-E

Модель ПЧ	G-режим			P-режим
Модель ПЧ	Номинальная мощность ПЧ, кВА	Номинальный выходной ток ПЧ, А	Номинальная мощность подключаемого двигателя, кВт	Номинальная мощность ПЧ, кВА	Номинальный выходной ток ПЧ, А	Номинальная мощность подключаемого двигателя, кВт
AFD-E011.43B	2	3	1,1	2,4	3,7	1,5
AFD-E015.43B	2,4	3,7	1,5	3,6	5,5	2,2
AFD-E022.43B	3,6	5,5	2,2	4,9	7,5	3
AFD-E030.43B	4,9	7,5	3	6,3	9,5	4
AFD-E040.43B	6,3	9,5	4	8,6	13	5,5
AFD-E055.43B	8,6	13	5,5	11,2	17	7,5
AFD-E075.43B	11,2	17	7,5	13,8	21	9
AFD-E090.43B	13,8	21	9	16,5	25	11
AFD-E110.43B	16,5	25	11	21,7	32	15
AFD-E150.43B	21,7	33	15	25,7	37	18,5
AFD-E185.43B	25,7	39	18,5	29,6	45	22
AFD-E220.43B	29,6	45	22	39,5	60	30
AFD-E300.43	39,5	60	30	49,4	75	37
AFD-E370.43	49,4	75	37	62,5	95	45
AFD-E450.43	62,5	95	45	75,7	115	55
AFD-E550.43	75,7	115	55	98,7	150	75
AFD-E750.43	98,7	150	75	116	176	90
AFD-E900.43	116	176	90	138	210	110
AFD-E1100.43	138	210	110	171	260	132
AFD-E1320.43	171	260	132	204	310	160
AFD-E1600.43	204	310	160	237	360	185
AFD-E1850.43	237	360	185	253	385	200
AFD-E2000.43	253	385	200	276	420	220
AFD-E2200.43	276	420	220	313	475	250
AFD-E2500.43	313	475	250	352	535	280
AFD-E2800.43	352	535	280	395	600	315
AFD-E3150.43	395	600	315	424	645	350

Входы/выходы преобразователей частоты KIPPRIBOR серии AFD-E

Входы/ выходы	Описание	AFD-E040.43B и ниже	AFD-E055.43B и выше	AFD-E040.43B [M01] и ниже	AFD-E055.43B [M01] и выше
Дискретные входы	5 дискретных входов (DI1…DI5): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа;	V		V
	6 дискретных входов (DI1…DI6): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа;		V
	5 дискретных входов (DI1…DI5): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN/PNP типа				V
Дискретные выходы	1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC; 2 транзисторных выхода (DO1…DO2): Программируемые (до 62 функций); 50 мА / 24 VDC;	V	V	V	V
Аналоговые входы	1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2);	V	V	V	V
Аналоговые выходы	1 аналоговый выход (AO1): Программируемый (до 45 функций) 0…10, 0/4…20 мА;	V		V	V
Аналоговые выходы	2 аналоговых выхода (AO1…AO2): Программируемые (до 45 функций) 0…10, 0/4…20 мА;		V
Интерфейс RS485	RS+/ RS-			V	V

Общая схема подключения преобразователей частоты KIPPRIBOR серии AFD-E

Функциональные особенности преобразователей частоты KIPPRIBOR серии AFD-E

Особенность/функция	Описание
Торможение магнитным потоком	Повышение эффективности торможения за счёт увеличения магнитного потока электродвигателя в диапазоне 30…120 %
Удержание постоянным током	Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки
Усиление момента	Усиление крутящего момента за счёт подачи добавочного напряжения на обмотки электродвигателя на низких оборотах
Стартовая частота	Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции
Предустановленные мульти-скорости	До 15-ти предустановленных мульти-скоростей
Встроенный ПЛК	Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора
Встроенный ПИД-регулятор	Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования.
Функции повышения стабильности работы	Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов
Настройка приоритета	Установка приоритетов источников задания частоты
Встроенный таймер	3 встроенных таймера
Счётчик импульсов	2 встроенных счётчика импульсов
Макропараметры	Макропараметры позволяют перенастраивать ПЧ по типовые задачи при помощи изменения всего одного параметра
Копирование параметров	Возможность копирования, переноса и хранения параметров в панели управления
Режимы отображения параметров	4 режима отображения параметров ПЧ: • Отображение параметров, активных в текущей конфигурации ПЧ; • Отображение параметров, значение которых отличается от заводского; • Отображение изменённых и сохранённых параметров после последнего включения питания; • Отображение изменённых и несохраненных параметров после последнего включения питания;
Обнаружение неисправности в компонентах ПЧ	Неверное измерение тока, ошибки EEPROM, ошибки платы управления

Типы корпусов преобразователей частоты KIPPRIBOR серии AFD-E

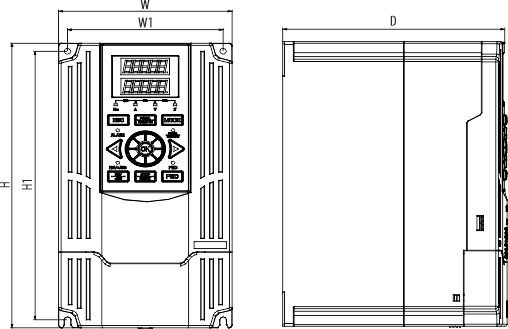

Корпус 1 типа, габариты 1, 2	Корпус 2 типа, габариты 3, 4, 5, 6, 7

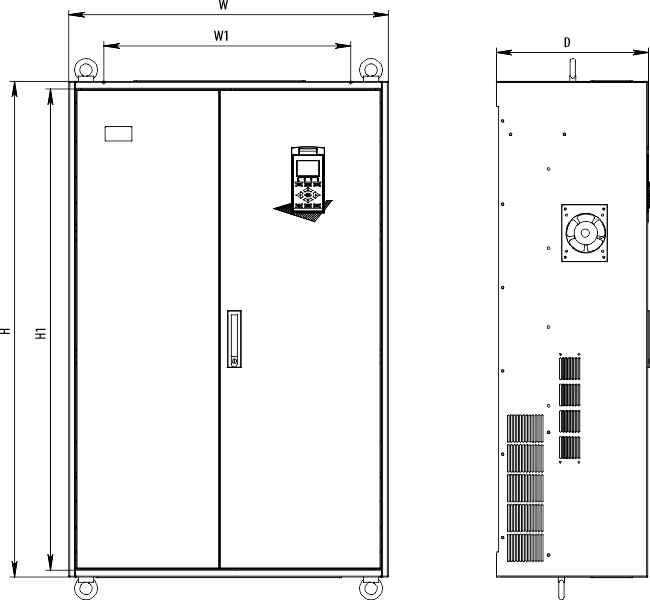

Корпус 3 типа, габариты 8, 9, 10, 11, 12	Корпус 4 типа, габарит 13

Габаритные размеры и вес преобразователей частоты KIPPRIBOR серии AFD-E

Модификация	Габарит корпуса	Габаритный размер, мм			Межцентровые расстояния монтажных отверстий, мм		Размер монтажного отверстия/паза	Масса ПЧ, кг
Модификация	Габарит корпуса	H	W	D	H1	W1	Размер монтажного отверстия/паза	Масса ПЧ, кг
AFD-E011.43B	1	162	97	130	152	87	M4	1,4
AFD-E015.43B	1	162	97	130	152	87		1,4
AFD-E022.43B	2	200	105	146	190	95		2,1
AFD-E030.43B
AFD-E040.43B
AFD-E055.43B	3	248	135	175	234	121		4,2
AFD-E075.43B	4	275	160	179	261	146	М5	4,9
AFD-E090.43B	5	305	180	179	290	169 (сверху) 166 (снизу)		5,5
AFD-E110.43B	5	305	180	179	290	169 (сверху) 166 (снизу)		5,5
AFD-E150.43B	6	405	210	202	387	160	М6	8,2
AFD-E185.43B	6	405	210	202	387	160	М6	8,5
AFD-E220.43B	7	445	250	216	422	160	М8	11,2
AFD-E300.43	7	445	250	216	422	160		11,9
AFD-E370.43	8	567	300	250	545	271		24,5
AFD-E450.43								24,5
AFD-E550.43								28
AFD-E750.43	9	614	381	298	588	344		42,5
AFD-E900.43	10	740	510	270	710	380		66,5
AFD-E1100.43								67
AFD-E1320.43								68,5
AFD-E1600.43	11	793	580	300	760	400	М10	84
AFD-E1850.43	11	793	580	300	760	400		84
AFD-E2000.43	12	1000	700	340	960	550		129
AFD-E2200.43	12	1000	700	340	960	550		129
AFD-E2500.43	13	1130	730	355	1103	580		174
AFD-E2800.43
AFD-E3150.43

Аксессуары и опции для преобразователей частоты KIPPRIBOR серии AFD-E

Модель	Описание	Совместимость с модификациями
Модель	Описание	AFD-E040.43B и ниже	AFD-E055.43B и выше	AFD-E040.43B [M01] и ниже	AFD-E055.43B [M01] и выше

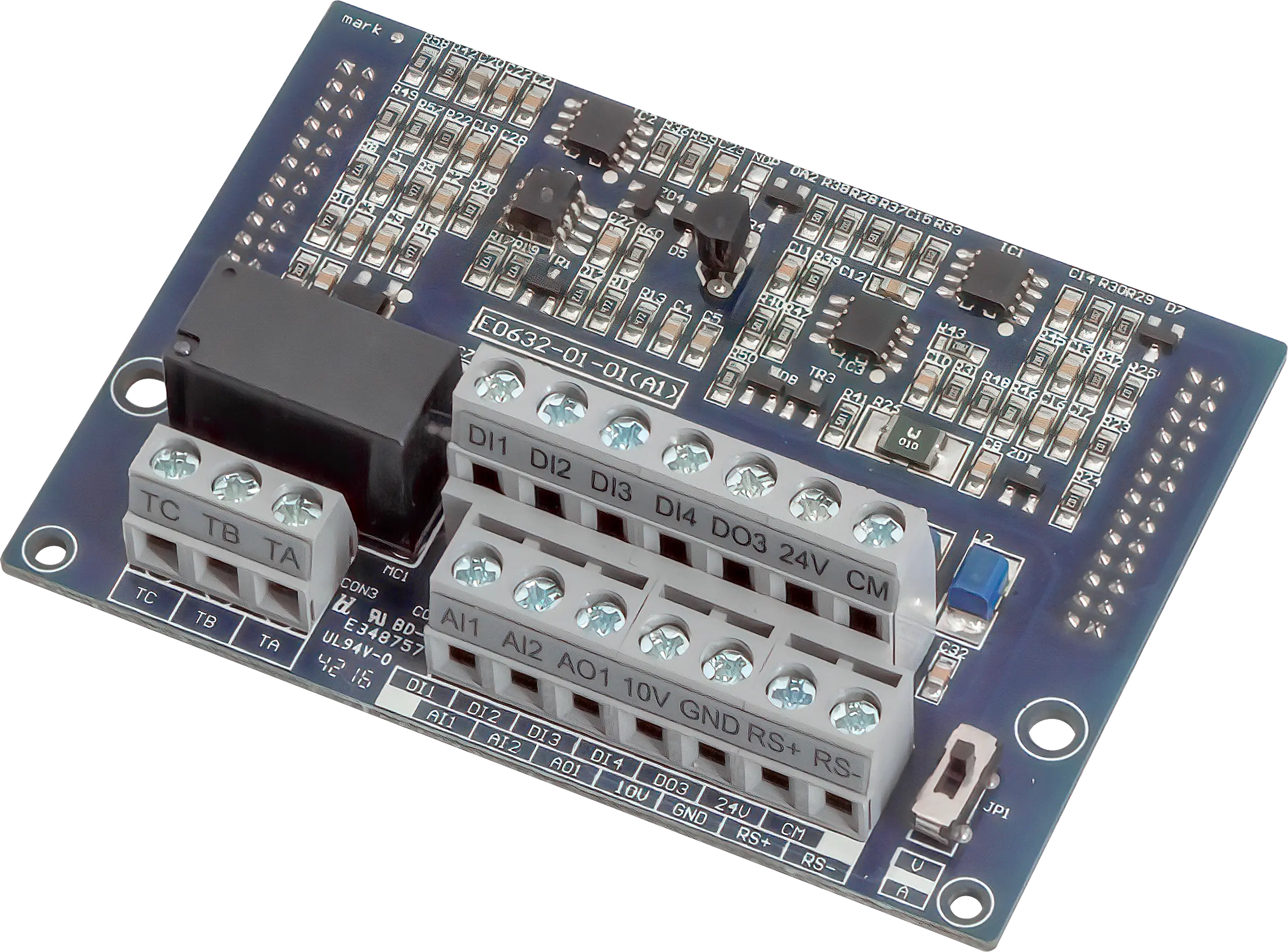

AFD-XPLT.A102	Карта расширения (устанавливается вместо основной платы). Оснащение: 4 дискретных входа (DI1…DI4); 1 высокоскоростной транзисторный выход (DO3); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); 1 аналоговый выход (AO1); Интерфейс RS485 (RS+, RS-); Источник питания 10 VDC (10V, GND); Источник питания 24 VDC (24V, CM);	V		V

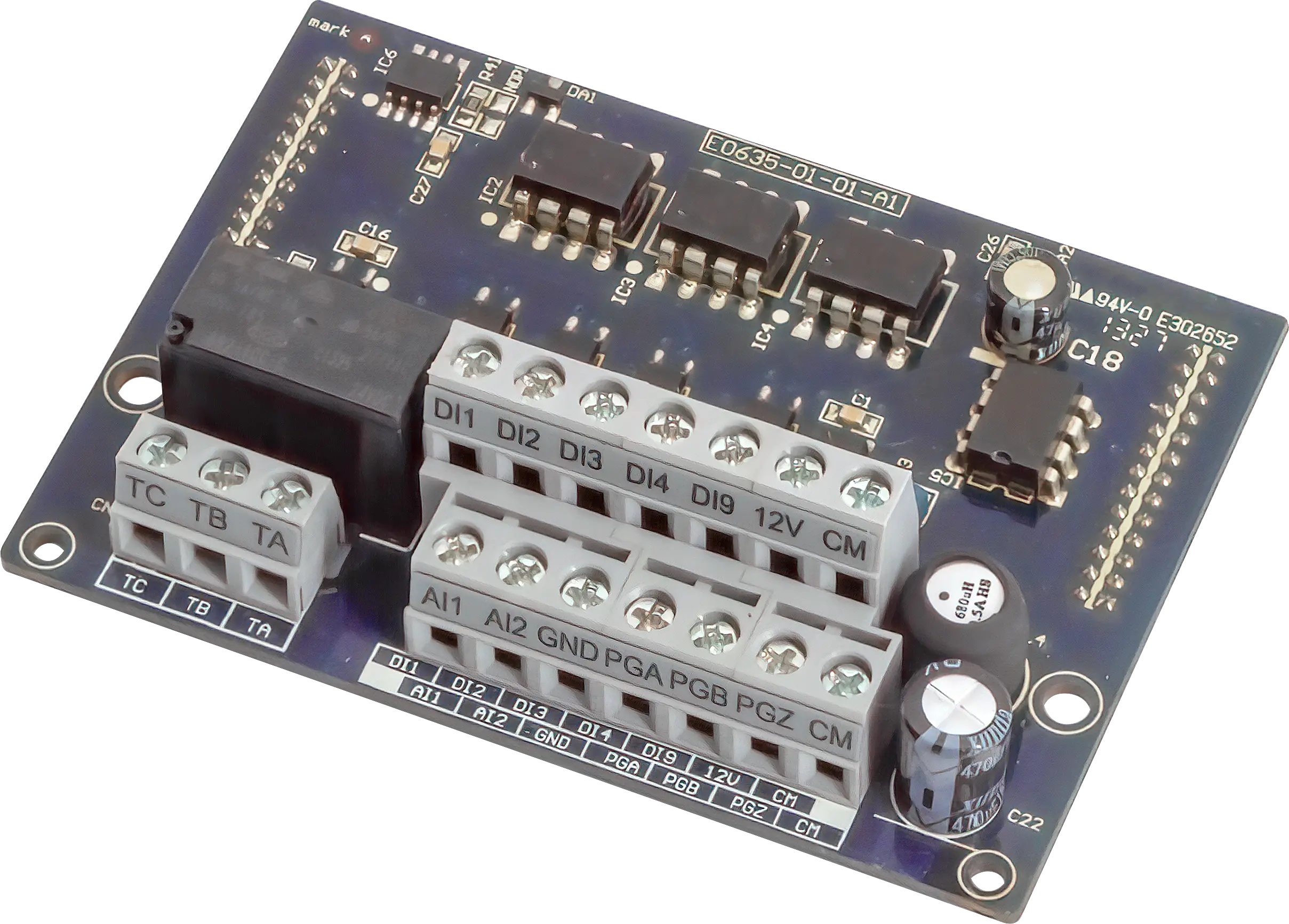

AFD-XPLT.A103	Карта расширения (устанавливается вместо основной платы). Оснащение: 4 дискретных входа (DI1…DI4); 1 дискретный высокоскоростной вход (DI9); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); PG интерфейс (входы энкодера PGA, PGB, PGZ); Источник питания 12 VDC (12V, CM);	V		V

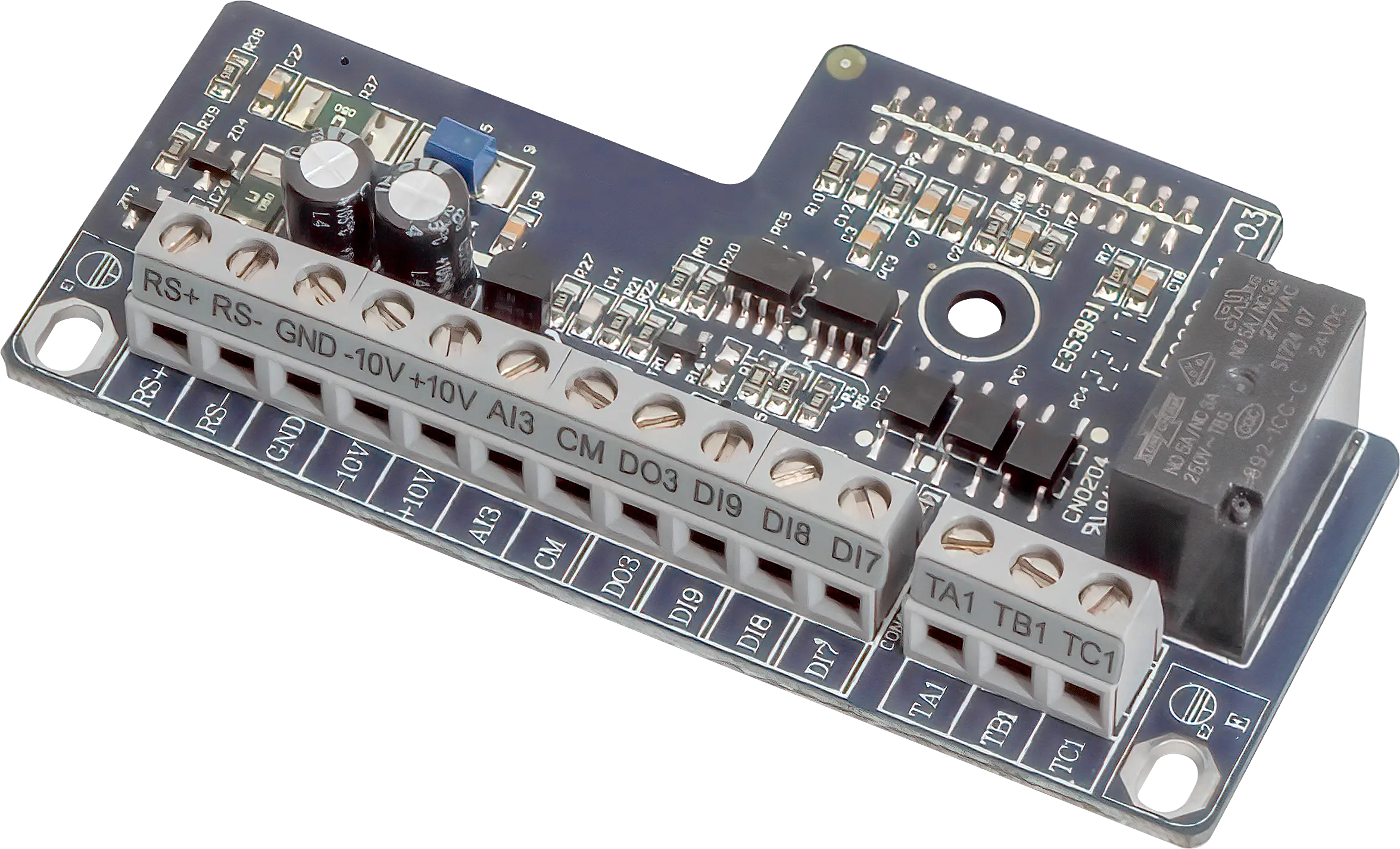

AFD-XPLT.D104	Карта расширения (устанавливается дополнительно к основной плате в порт «Card 2»). Оснащение: 2 дискретных входа (DI7…DI8); 1 дискретный высокоскоростной вход (DI9); 1 аналоговый вход (AI3); 1 высокоскоростной транзисторный выход (DO3); 1 релейный выход RO2 NO+NC (TC1, TB1, TA1); Интерфейс RS485 (RS+, RS-); Источник питания ±10 VDC (-10V, +10V, GND);		V		V

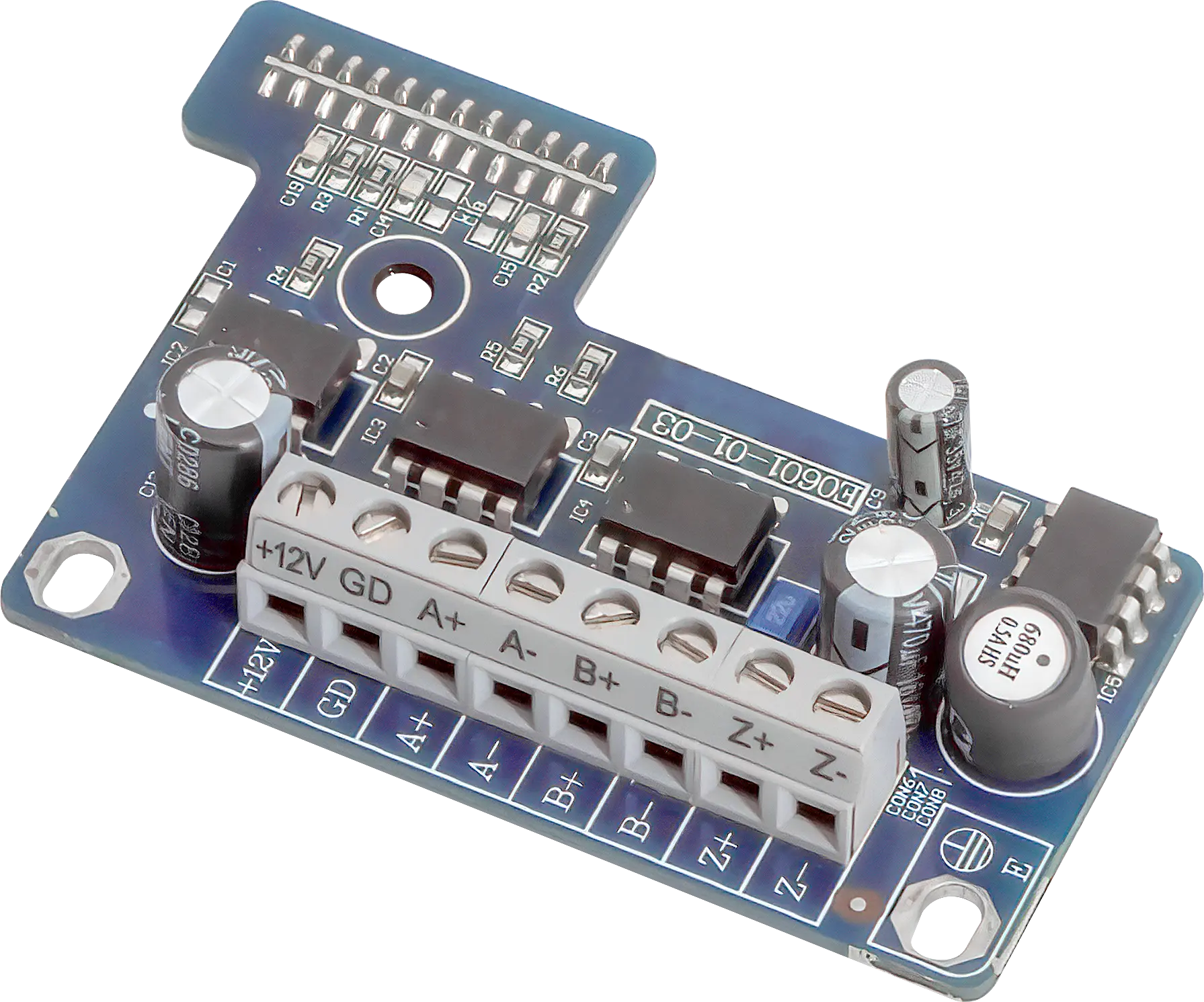

AFD-XPLT.C000	Карта расширения (устанавливается дополнительно к основной плате в порт «Card 1»). Оснащение: PG интерфейс (входы энкодера A+, A-, B+, B-, Z+, Z-); Источник питания 12 VDC (+12V, GND);		V		V

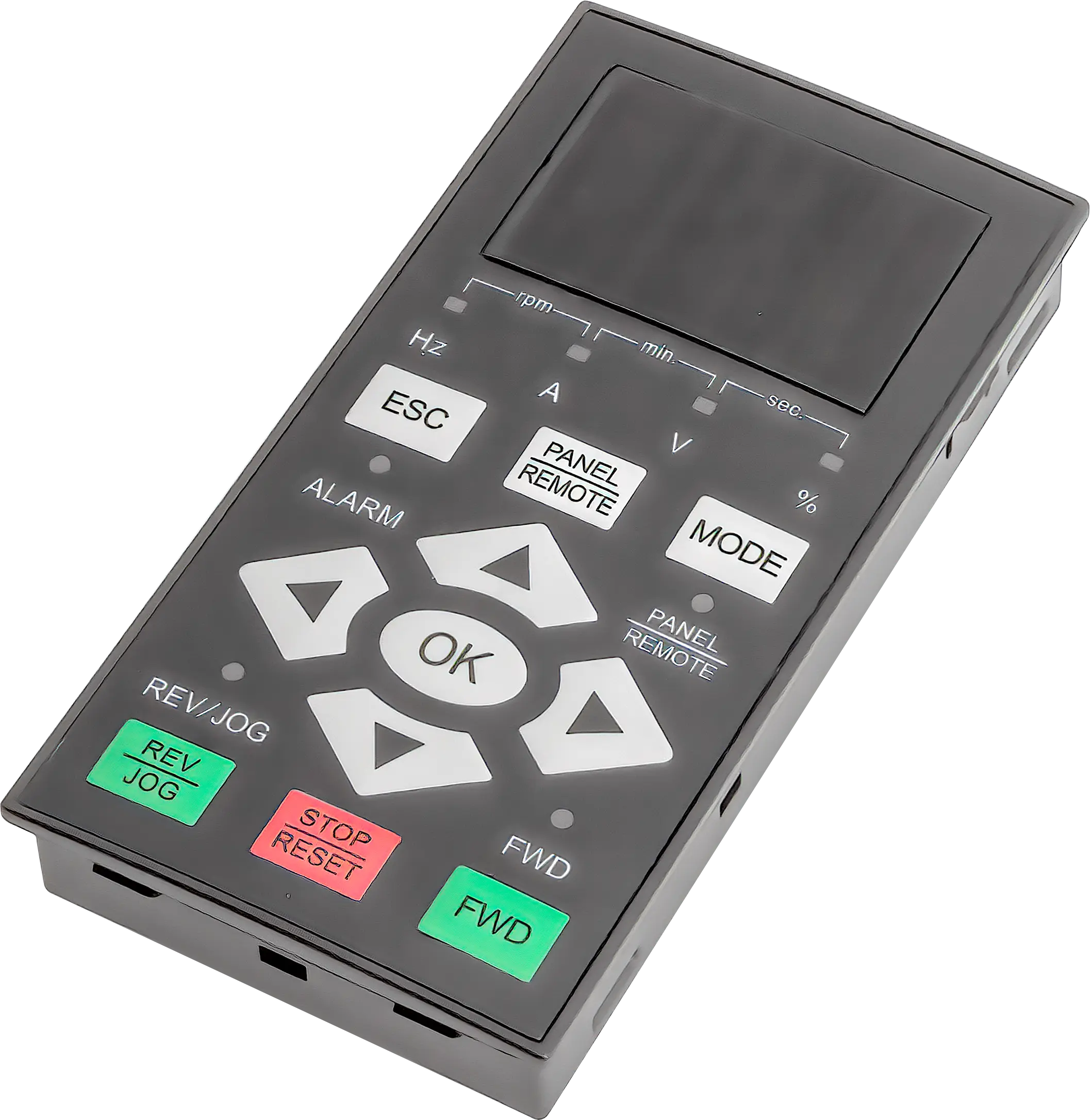

AFD-XPNL.11	Панель управления Входит в базовую комплектацию совместимых преобразователей частоты. Взаимозаменяема с AFD-XPNL.12. Допускается выносной монтаж. Размер монтажного окошка 52*102 мм.	V		V

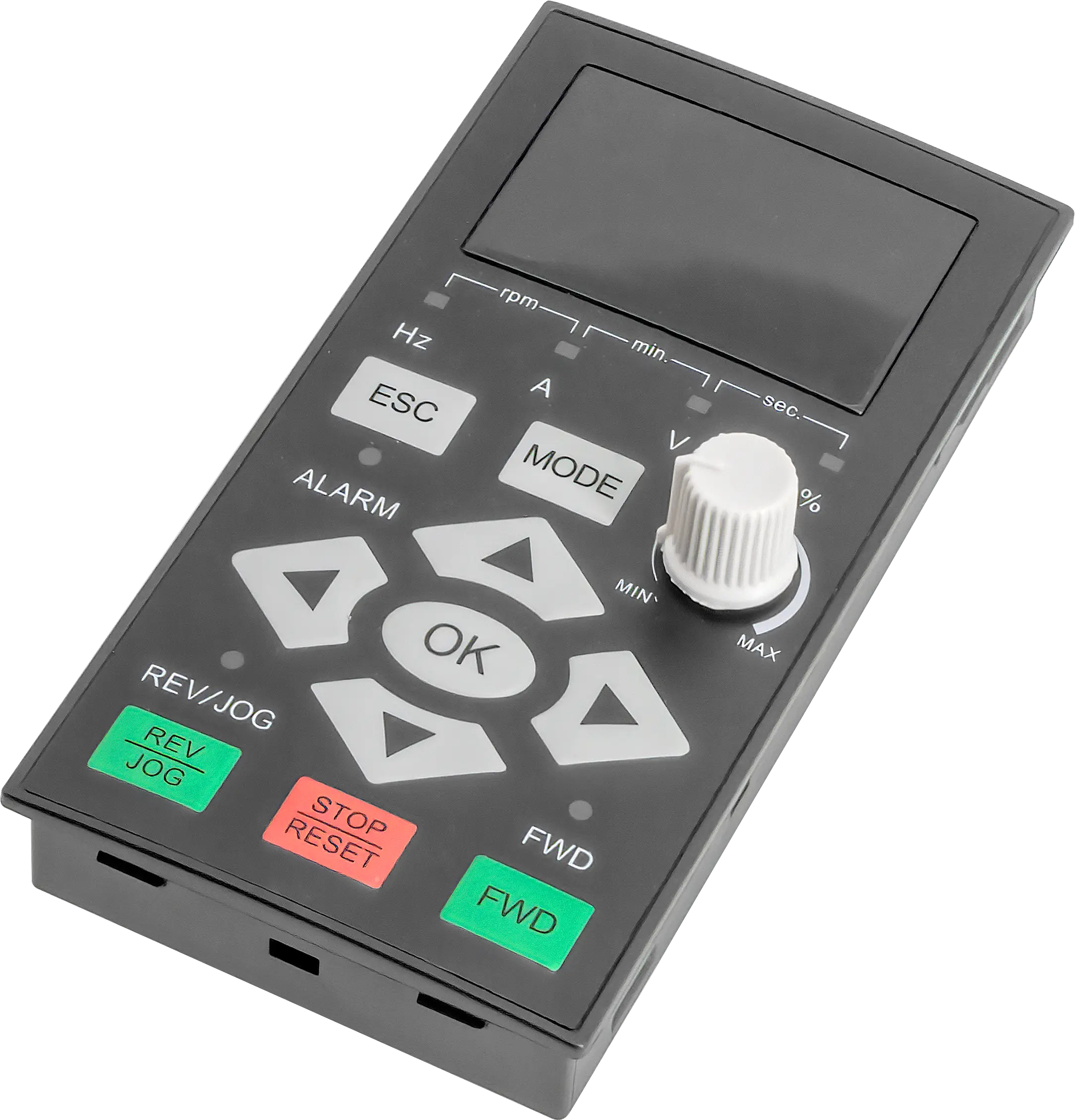

AFD-XPNL.12	Панель управления Взаимозаменяема с AFD-XPNL.11. Допускается выносной монтаж. Размер монтажного окошка 52*102 мм.	V		V

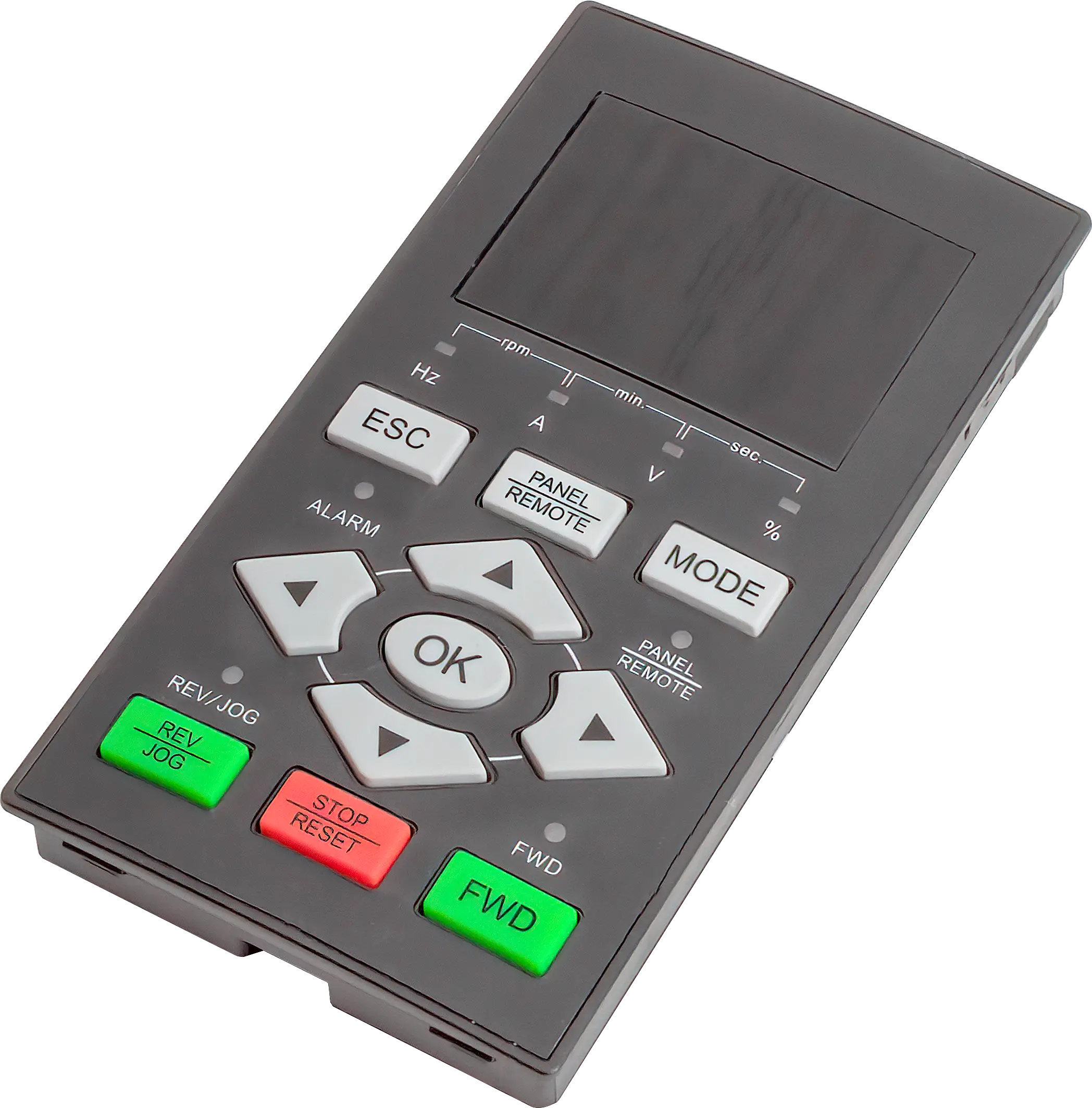

AFD-XPNL.21	Панель управления Взаимозаменяема с AFD-XPNL.22. Поддерживает функцию копирования и переноса настроек. Допускается выносной монтаж. Размер монтажного окошка 67*127 мм.		V		V

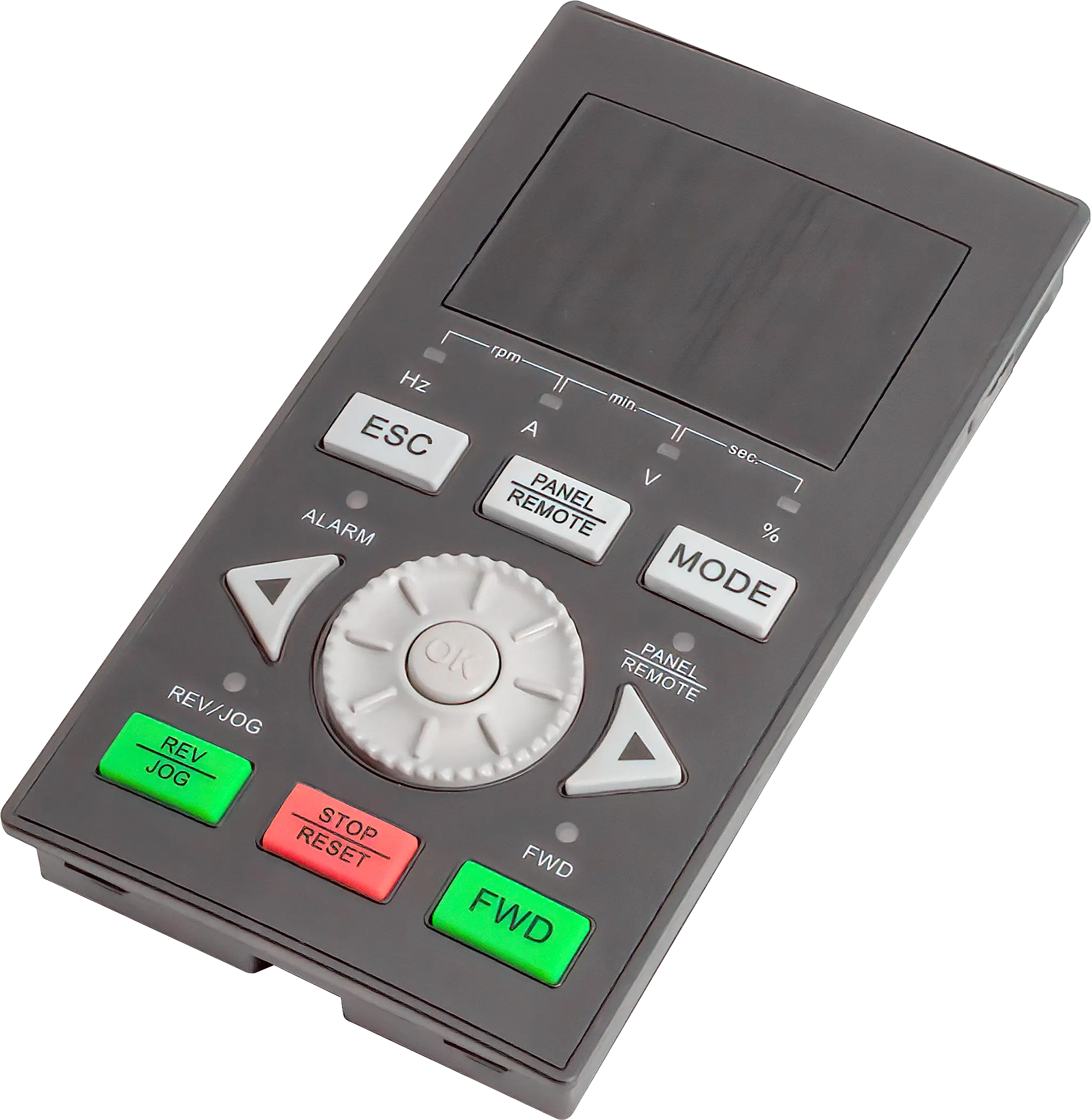

AFD-XPNL.22	Панель управления Входит в базовую комплектацию совместимых преобразователей частоты в. Взаимозаменяема с AFD-XPNL.21. Поддерживает функцию копирования и переноса настроек. Допускается выносной монтаж. Размер монтажного окошка 67*127 мм.		V		V

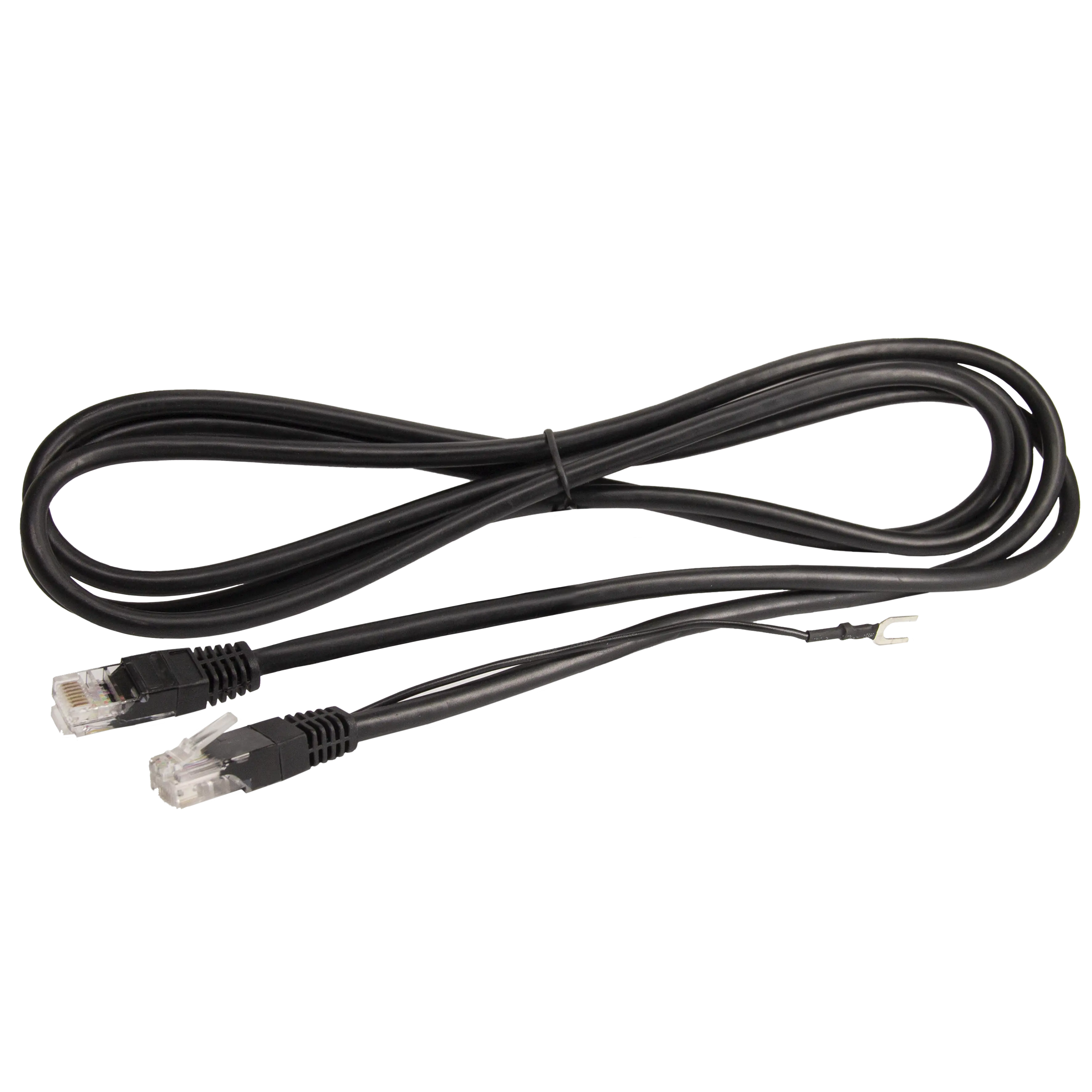

AFD-XPNL.C2	Кабель для выносного монтажа панелей AFD-XPNL. Длина 2 метра	V	V	V	V

Комплект поставки преобразователей частоты KIPPRIBOR AFD-E

В комплекте с каждым преобразователем частоты KIPPRIBOR серии AFD-E поставляются:

Съемная панель управления – 1 шт,
Руководство по эксплуатации - 1 шт,
Руководство по быстрому запуску – 1 шт,
Паспорт и гарантийный талон – 1 шт
Потребительская упаковка – 1 шт

Структура условного обозначения преобразователей частоты KIPPRIBOR AFD-E

Например: AFD-E150.43B [M01] – универсальный преобразователь частоты, номинальная мощность подключаемого двигателя 15,0 кВт, напряжение питания 380 VAC, встроенный тормозной прерыватель, модификация [М01]
