Регуляторы напряжения однофазные серия RPS12

Однофазные симисторные/тиристорные регуляторы напряжения.
Номинальный ток до 75 А, рабочее напряжение 48…380 В AC.

Регуляторы напряжения однофазные серия RPS12 предназначены для бесступенчатого регулирования напряжения однофазной нагрузки в цепях переменного тока.

Используются для управления мощностью нагрузки резистивного типа: нагревательных элементов, ламп накаливания.

Отличительные особенности регуляторов RPS12

Линейная выходная характеристика.
Управляющий сигнал: универсальный (ток/напряжение/сопротивление).
Тип нагрузки: резистивная.
Род тока питающей сети: переменный.
Номинальный ток регуляторов в серии: до 75 А.
Номинальное напряжение питания нагрузки: 48…380 VAC.
Диапазон регулирования напряжения нагрузки: от 10 В до напряжения питающей сети.

Конструктивные особенности однофазных регуляторов серии RPS12

Cимисторный выходной силовой элемент — регуляторы с максимальным током до 80 А, тиристорный – регуляторы с максимальным током 100 и более ампер
Встроенная шунтирующая выход RC-цепочка защищает регулятор от импульсных помех, возникающих в сети.
Изготовлены в стандартном корпусе нового образца, для монтажа на радиаторы охлаждения >>>

ВНИМАНИЕ! Внимание! В связи с наличием внутренней RC-цепи в силовой цепи регулятора даже при минимальном управляющем сигнале либо его отсутствии присутствует ток утечки, который зависит от параметров нагрузки.

При снижении управляющего сигнала до минимума, обрыве или отсутствии управляющего сигнала на выходе ТТР на нагрузке может присутствовать напряжение до 10 VAC.

Технические характеристики входных цепей

Параметр	Значение
Тип управляющего сигнала	- Ток: 4…20 мА (входное сопротивление ≤250 Ом)
	- Напряжение: 0…5 В (входное сопротивление ≥10 кОм)
	- Напряжение: 0…10 В (входное сопротивление ≥10 кОм)
	- Сопротивление: потенциометр 10 кОм / 1 Вт
Дополнительное питание	Требуется питание от внешнего источника 12 В / 0,1 А

Технические характеристики выходных цепей

Параметр	Значение
Модификация	RPS12-1044.VAR	RPS12-1544.VAR	RPS12-2044.VAR	RPS12-2544.VAR	RPS12-3044.VAR	RPS12-4044.VAR	RPS12-6044.VAR	RPS12-8044.VAR	RPS12-10044.VAR	RPS12-12544.VAR
Номинальный ток регулятора, А	6	9	12	15	18	24	36	48	60	75
Тип выходных силовых элементов	Симистор								Тиристор
Тип питающей сети	однофазная
Род тока питающей сети	Переменный
Номинальная частота питающей сети, Гц	50
Метод регулирования	Фазовое управление симистором/тиристором
Минимальный коммутируемый ток, А	0,1
Диапазон регулирования напряжения	От 10 до напряжения питающей сети
Максимальное напряжение питающей сети, VAC	440
Номинальное напряжение питания нагрузки, VAC	48…380
Допустимое отклонение выходного напряжения, VAC	± 5
Максимальный импульс тока во включенном состоянии (≤ 10мс), А	80	120	160	200	240	320	480	640	800	1000
Максимальное пиковое напряжение, VAC	800								1600
Ток утечки в закрытом состоянии, мА	≤ 10
Падение напряжения в коммутируемой цепи во включенном состоянии, VAC	≤ 3
Скорость нарастания тока (di/dt), А/мкс	50								120
Скорость нарастания напряжения в закрытом состоянии (dV/dt), В/мкс	500								1000
I2t (<10 мс), А2с	90	135	270	335	590	790	2735	3645	8230	10285
Тепловое сопротивление переход – основание (Rthjc), °С/ Вт	2,21	1,89	1,57	1,25	0,93	0,85	0,67	0,52	0,39	0,34
Максимальная температура p-n перехода (Tjmax), °С	125
Мощность рассеивания (Dissipation), Вт/А	1,18	1,17	1,16	1,15	1,14	1,13	1,06	1,02	0,98	0,93
Электрическая прочность изоляции, VAC	2000
Сопротивление изоляции, МОм (500 VDC)	100

Общие технические характеристики

Степень защиты	IP20
Температура окружающей среды (эксплуатация), °С	-20…+50
Температура окружающей среды (хранение) , °С	-25…+85
Относительная влажность окружающей среды (эксплуатация, хранение), %	20…90
Органы индикации	LED-индикатор
Встроенные защиты	RC-цепь защиты силового ключа
Охлаждение	Воздушное
Материал основания	Алюминиевый сплав (модификации 10…80 А) Медный сплав (модификации 100…125 А)
Тип монтажа	Крепление винтами на плоскость
Масса, г	≤ 110 (модификации 10…80 А) ≤ 155 (модификации 100…125 А)

Модификации и номинальные токи повышающих регуляторов серии RPS12

Модификация регулятора	Модификация радиатора KIPPRIBOR серии PTP	Номинальный ток регулятора, А	Максимальная мощность нагрузки, кВт	Позиция
RPS12-1044.VAR	PTP052	6	2,3	Складская
RPS12-1544.VAR	PTP052	9	3,4	Складская
RPS12-2044.VAR	PTP052	12	4,5	Складская
RPS12-2544.VAR	PTP052	15	5,6	Складская
RPS12-3044.VAR	PTP052	18	6,8	Складская
RPS12-4044.VAR	PTP060	24	9,0	Складская
RPS12-6044.VAR	PTP061.1	36	13,5	Складская
RPS12-8044.VAR	PTP062.1	48	18,0	Складская
RPS12-10044.VAR	PTP063.1	60	22,5	Складская
RPS12-12544.VAR	PTP063.1	75	28,5	Складская

Зная мощность нагрузки, выберите ближайшую большую по мощности модификацию регулятора и указанный для этой модификации радиатор.

Внимание!

Рекомендации по величине номинальных токов актуальны только при нормальных условиях эксплуатации:

температура окружающего воздуха 23...25°C,
номинальное напряжение питания нагрузки,
регулятор установлен на рекомендуемой модели радиатора,
радиатор оснащен рекомендуемой моделью вентилятора.

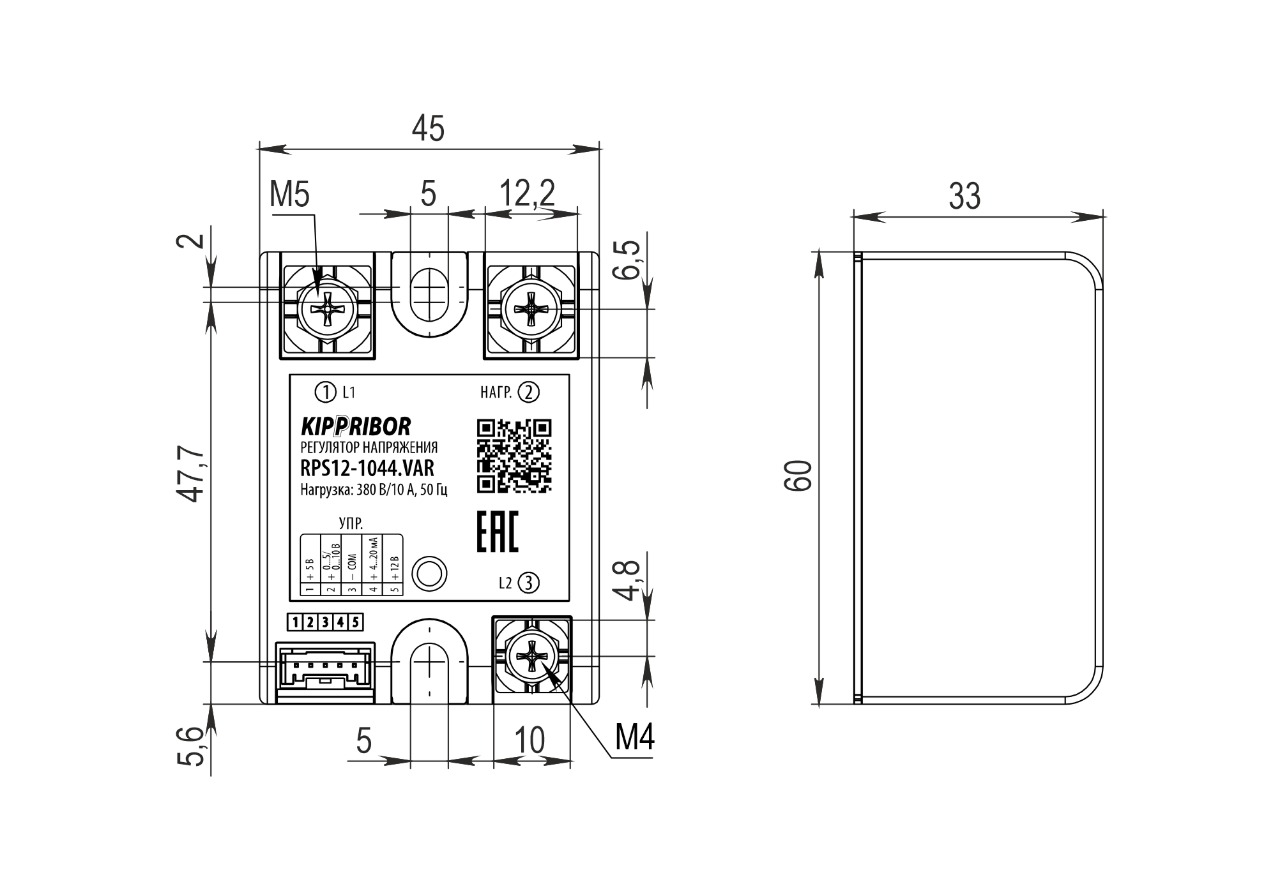

Габаритные и установочные размеры регуляторов серии RPS12

Размер резьбы	Момент затяжки, Н*м
M4	1.2
M5	2

Схемы подключения силовой цепи регуляторов серии RPS12

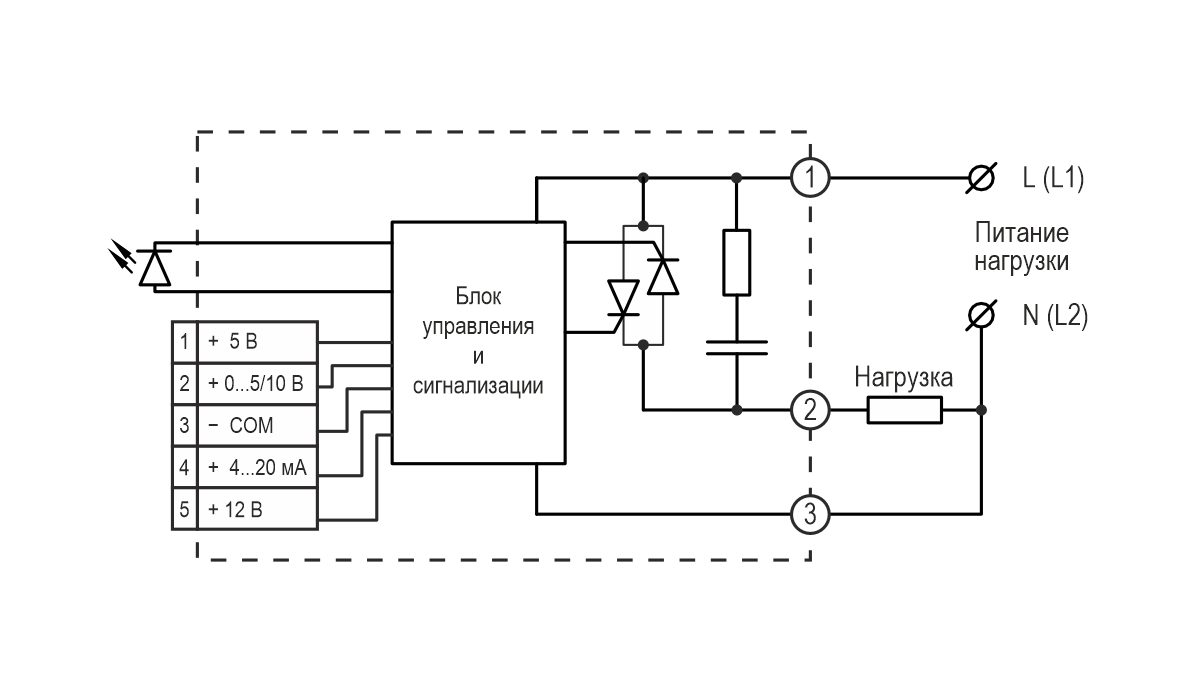

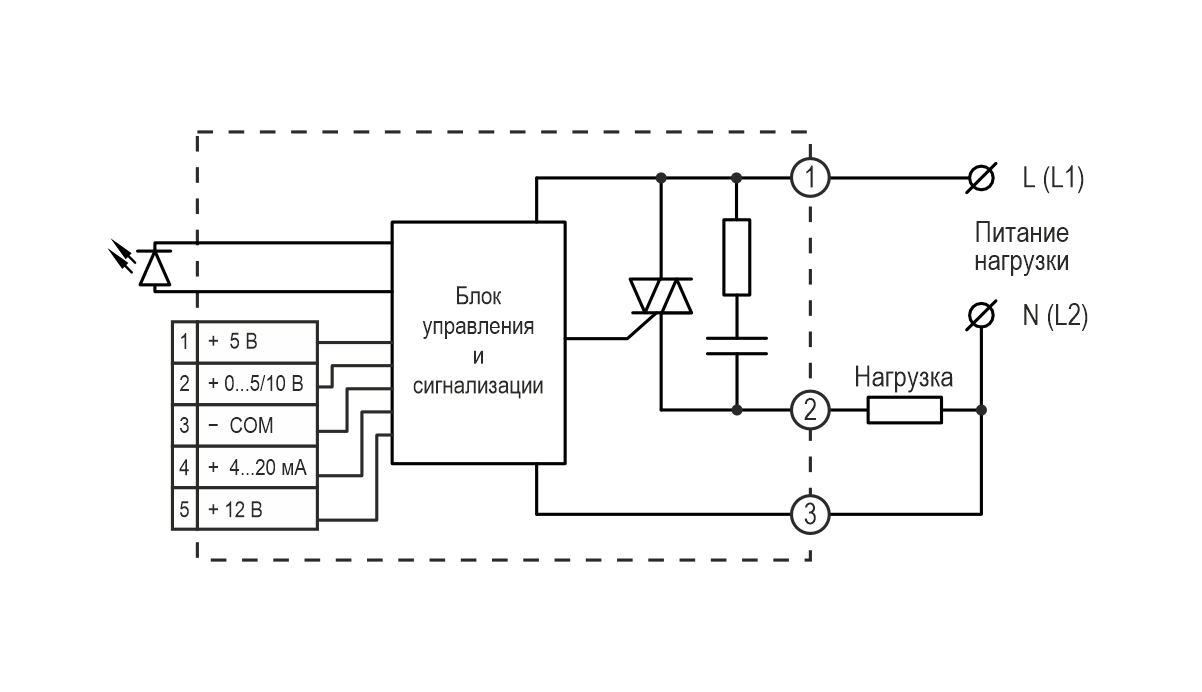

выходные ключи на базе симисторов	выходные ключи на базе тиристоров

Схемы подключения цепей управления и внешнего источника питания регуляторов серии RPS12

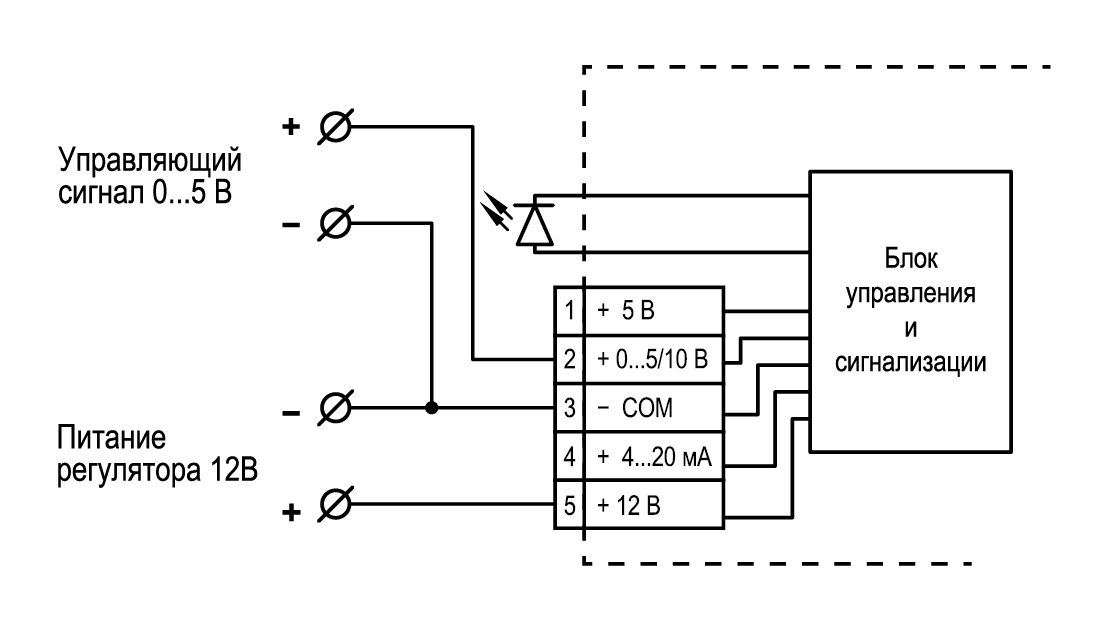

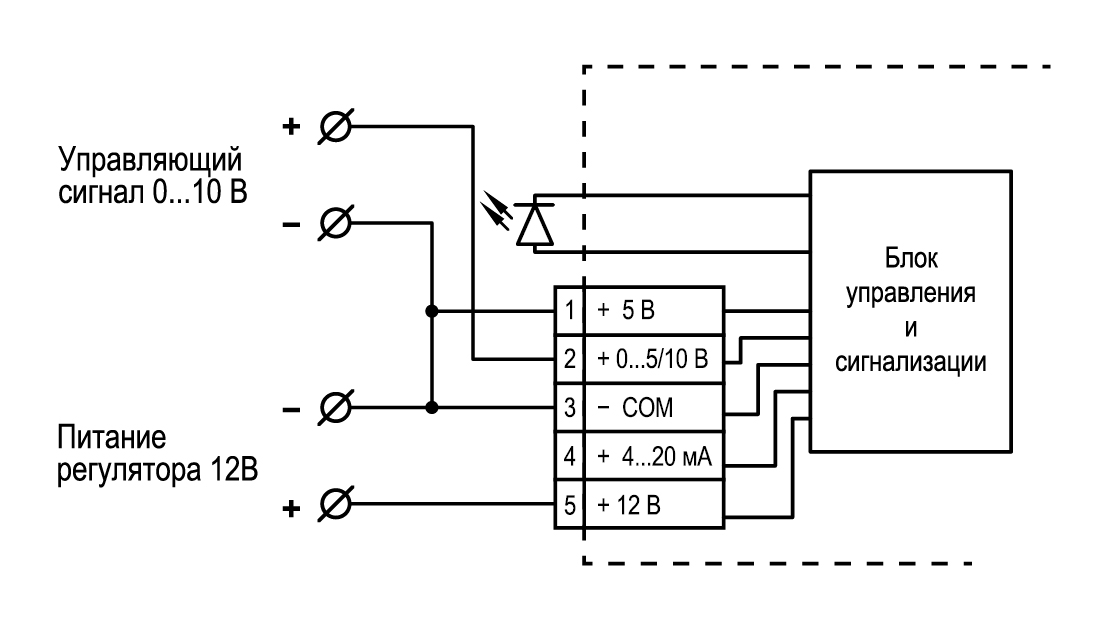

Управляющий сигнал – напряжение 0…5 В	Управляющий сигнал – напряжение 0…10 В

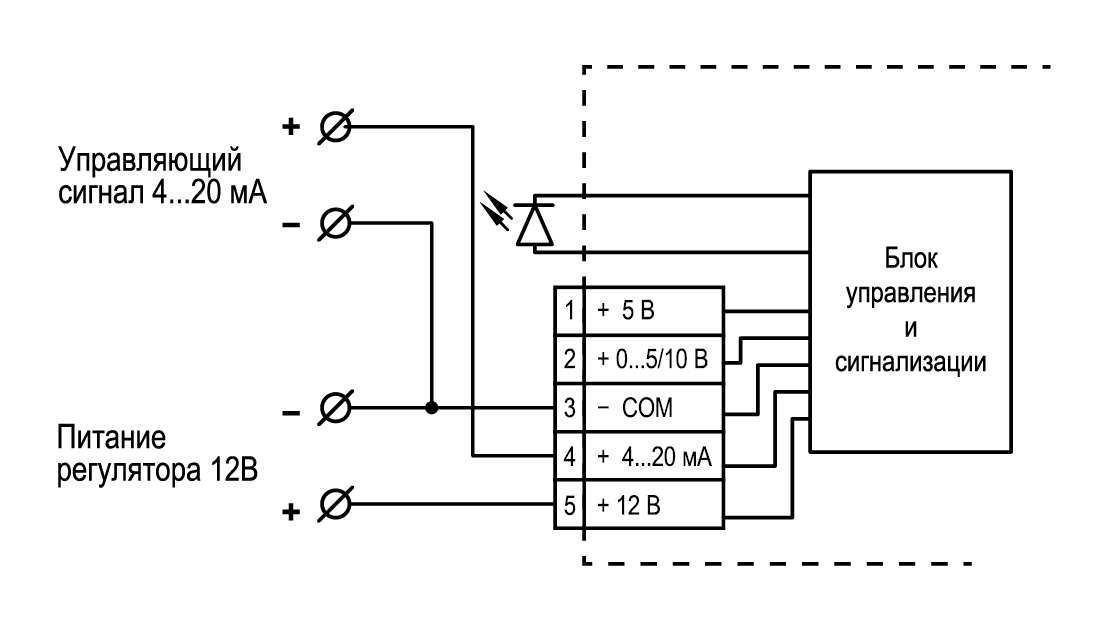

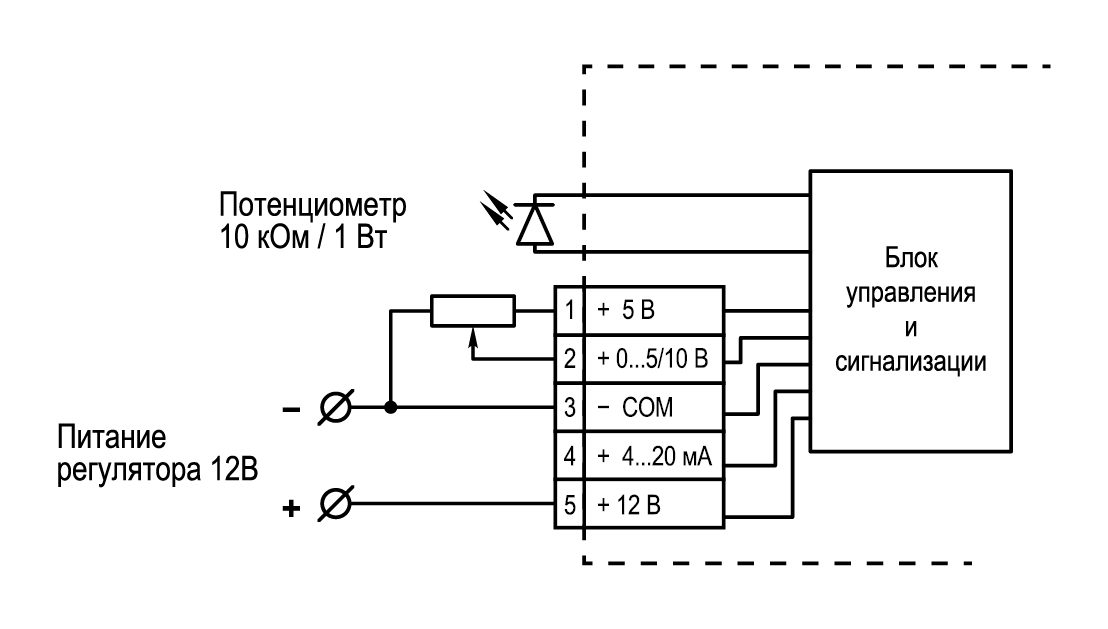

Управляющий сигнал – ток 4…20 мА	Управляющий сигнал – сопротивление (потенциометр 10 кОм/1 Вт)

Общие рекомендации

— Для эффективного охлаждения регулятора следует использовать радиатор.

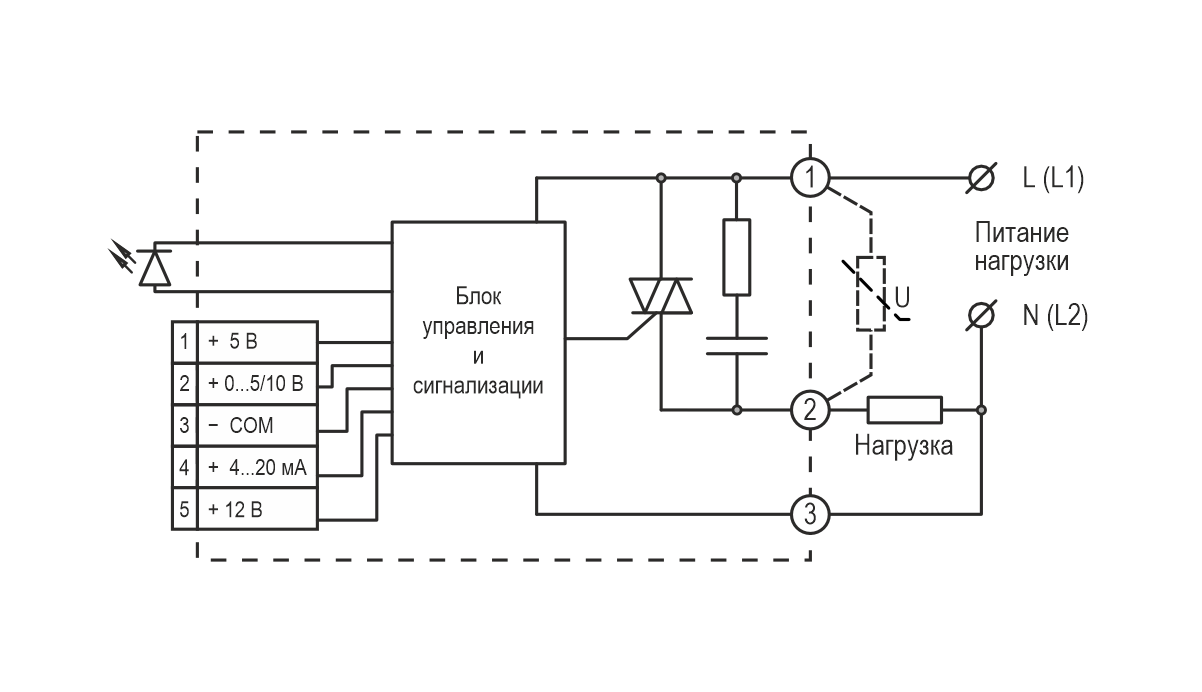

— Для защиты от высоковольтных импульсных помех рекомендуется подключение варистора.

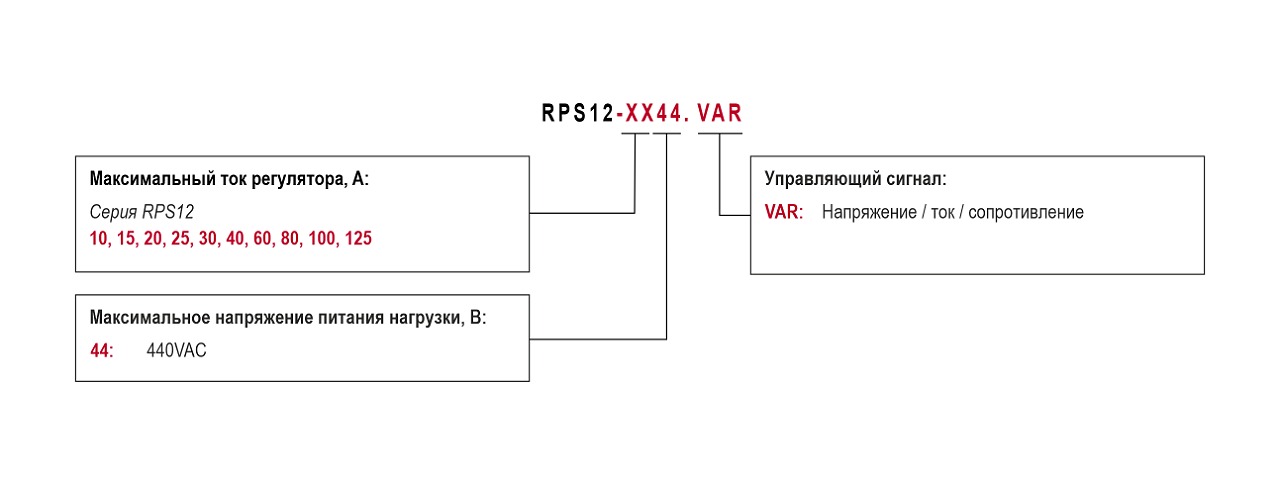

Обозначение при заказе регуляторов серии RPS12

Например: RPS12-1044.VAR

Вы заказали: регулятор KIPPRIBOR серии RPS12 с максимальным током 10 А, максимальным напряжением питания нагрузки 440 VAC, с универсальным управляющим сигналом.
