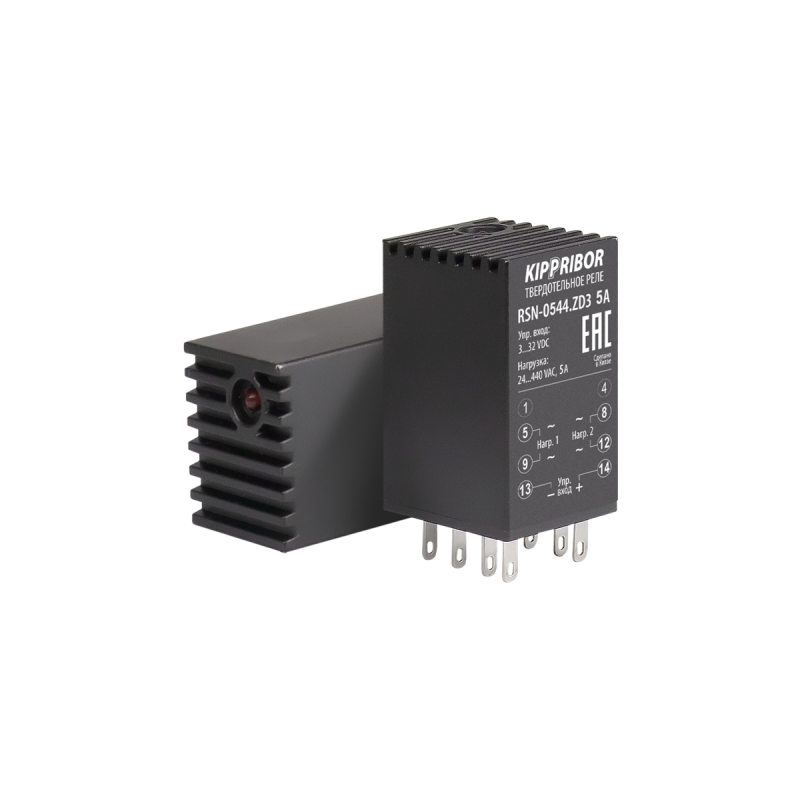

Малогабаритные твердотельные реле серии RSN

Реле с двумя коммутируемыми фазами (двумя коммутационными ключами) в малогабаритном корпусе для монтажа
в розетку типа PYF-044, PYF-144BE

серия KSD серия FSD серия RSN

Заказать

Малогабаритные твердотельные реле KIPPRIBOR серии RSN предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока.

Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики.

Преимущества компактных твердотельных реле KIPPRIBOR серии RSN:

Конструктивно содержат два коммутационных ключа, срабатывающих от единого управляющего сигнала.
В конструкции используются ключи высокого класса по напряжению, что наделяет ТТР устойчивостью к высоковольтным всплескам питающей сети.
Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
Небольшие габаритные размеры позволяют экономить монтажный объем шкафа.
Бесшумная работа исключает акустический дискомфорт.
Совместимость с промежуточными реле KIPPRIBOR серии RP (при условии, что задействовано только два НО контакта).
Корпус из алюминия повышает эффективность отвода тепла.

Для монтажа следует использовать розетки KIPPRIBOR серии PYF-044, PYF-144BE.

Технические характеристики входных цепей

Параметр	Значение
Модель ТТР	RSN-xx44.ZD3	RSN-xx20.DD3
Тип управляющего сигнала	Дискретный	Дискретный
Диапазон напряжения управляющего сигнала	3…32 VDC	5…32 VDC
Напряжение гарантированного включения	≥ 3 VDC	≥ 5 VDC
Напряжение гарантированного выключения	≤ 1 VDC	≤ 1 VDC
Ток потребления цепи управления	≤ 20 мА (±0,5 мА)	≤ 20 мА (±0,5 мА)
Время включения	≤ 10 мс при f=50 Гц	≤ 5 мс
Время выключения	≤ 10 мс при f=50 Гц	≤ 5 мс
Максимальная частота переключения	≤ 50 Гц при f=50 Гц	≤ 100 Гц

Технические характеристики выходных цепей

Параметр	Значение
Модель ТТР	RSN-xx44.ZD3	RSN-xx20.DD3
Номинальный ток ТТР	1, 2, 3, 4, 5 А	1, 2, 3, 4, 5 А
Вид коммутируемого тока	Переменный	Постоянный
Минимальный коммутируемый ток	0,1 А	0,02 А
Максимальный коммутируемый ток	1, 2, 3, 4, 5 А	1, 2, 3, 4, 5 А
Ток утечки в закрытом состоянии	≤ 10 мА	≤ 5 мА
Скорость нарастания тока (di/dt)	50 А/мкс	-
Диапазон напряжения питания нагрузки	24…440 VAC	12…200 VDC
Частота источника питания нагрузки	50 Гц	-
Максимальное пиковое напряжение	900 VAC	400 VDC
Электрическая прочность изоляции	2500 VAC (1 минута)	2500 VAC (1 минута)
Сопротивление изоляции	500 МОм (при 500 VDC)	500 МОм (при 500 VDC)

Общие технические характеристики твердотельных реле KIPPRIBOR серии RSN

Параметр	Значение
Температура эксплуатации	-30…+70°С
Охлаждение	Естественное без установки на радиатор
Материал корпуса	Металл
Индикация наличия управляющего сигнала	Есть
Тип монтажа	Монтаж в розетку типа PYF-0440BE, PYF-144BE
Масса	≤ 44 г

Модификации твердотельных реле KIPPRIBOR серии RSN

Модификация	Краткое описание	Позиция
RSN-0144.ZD3	Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 1 А	заказная
RSN-0244.ZD3	Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 2 А	заказная
RSN-0344.ZD3	Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 3 А	складская
RSN-0444.ZD3	Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 4 А	заказная
RSN-0544.ZD3	Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 5 А	складская
RSN-0120.DD3	Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 1 А	заказная
RSN-0220.DD3	Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 2 А	заказная
RSN-0320.DD3	Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 3 А	заказная
RSN-0420.DD3	Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 4 А	заказная
RSN-0520.DD3	Напряжение питания нагрузки 12…200VDC; максимальный коммутируемый ток 5 А	складская

Габаритные и установочные размеры твердотельных реле KIPPRIBOR серии RSN

Схема подключения твердотельных реле KIPPRIBOR серии RSN

Схема коммутации твердотельных реле KIPPRIBOR серии RSN

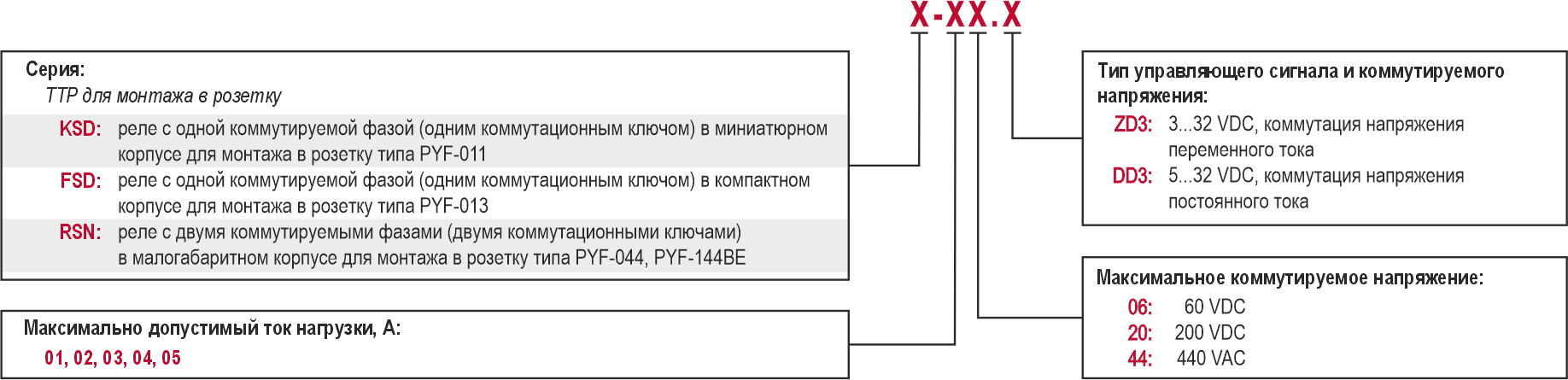

Структура условного обозначения твердотельных реле KIPPRIBOR серии RSN

Например: RSN-0544.ZD3. Вы заказали компактное твердотельное реле с коммутацией нагрузки серии RSN для монтажа в розетку, максимальный ток нагрузки 5 А, напряжение питания нагрузки 24…440 В переменного тока, управляющий сигнал — дискретный 3…32 В постоянного тока.
