Интерфейсные промежуточные реле в ультратонком корпусе. Серия SR (1- контактные)

Промежуточные реле предназначены KIPPRIBOR серии SR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.

серия SR серия MR-1 серия MR-2-5А серия MR-2-12А

Заказать

Промежуточные реле KIPPRIBOR серии SR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Интерфейсные промежуточные реле KIPPRIBOR серии SR используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

Реле KIPPRIBOR серии SR выполнены в ультратонком корпусе шириной всего 5 мм. Несмотря на свои миниатюрные размеры, они имеют достаточно мощные контакты (6 А), что позволяет использовать их взамен большинства компактных общепромышленных реле, значительно экономя пространство при монтаже.

Преимущества промежуточных реле KIPPRIBOR серии SR:

Значительно меньшие габариты при сопоставимых токах;
Полная совместимость с реле данного типа других производителей;
Монтаж на DIN-рейку или печатную плату;
Ширина монтажной колодки всего 6,3 мм;
В колодку PYF-011BE встроен модуль защиты и индикации.

Степень защиты промежуточных реле KIPPRIBOR серии SR:

со стороны корпуса - IP40;
со стороны клемм - IP00.

Монтаж на DIN-рейку:

3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-011BE/3.24DC.24DC для реле SR-203.D.
3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-011BE/3.240AC.60DC для реле SR-204.D.

Монтаж на печатную плату:

Непосредственная установка методом пайки.

Технические характеристики промежуточных реле:

Характеристика	Значение
Время включения (при Uном.)	не более 8 мс
Время выключения (при Uном.)	не более 4 мс
Диапазон рабочих температур	–40...+85 °С
Относительная влажность	5%...88% RH
Атмосферное давление	86...106 кПа
Ударопрочность	5g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10...55 Гц (удвоенная амплитуда)
Масса	приблизительно 5 г

Электрические характеристики контактов:

Характеристика	Значение
Номинальные ток и напряжение	6 А при 250 VAC / 30 VDC
Минимальная коммутируемая нагрузка	1000 мВт (10 В/10 мА)
Начальное сопротивление	не более 100 мОм
Материал	серебряный сплав (AgNi)
Электрический ресурс	не менее 10⁵
Механический ресурс (при 300 вкл./мин)	не менее 10⁷
Сопротивление пробоя между группами контактов	не менее 1000 В ~ в течение 1 минуты

Электротехнические характеристики катушки:

Характеристика	SR-203.D	SR-204.D
Номинальное напряжение питания Uном.	24 VDC	60 VDC
Напряжение включения (при 23 °С)	не менее 0,75 Uном.	не менее 0,8 Uном.
Напряжение выключения (при 23 °С)	не более 0,05 Uном.	не более 0,05 Uном.
Мощность	0,17 Вт	0,21 Вт
Сопротивление пробоя между катушкой и контактами	не менее 4000 В ~ в течение 1 мин.

Модификации интерфейсных промежуточных реле:

Модификация	Краткое описание	Позиция
SR-201.D	интерфейсное реле, 1CO 6A, катушка 5VDC, без индикации	Под заказ
SR-202.D	интерфейсное реле, 1CO 6A, катушка 12VDC, без индикации	Под заказ
SR-203.D	интерфейсное реле, 1CO 6A, катушка 24VDC, без индикации	Складская
SR-204.D	интерфейсное реле, 1CO 6A, катушка 60VDC, без индикации	Складская

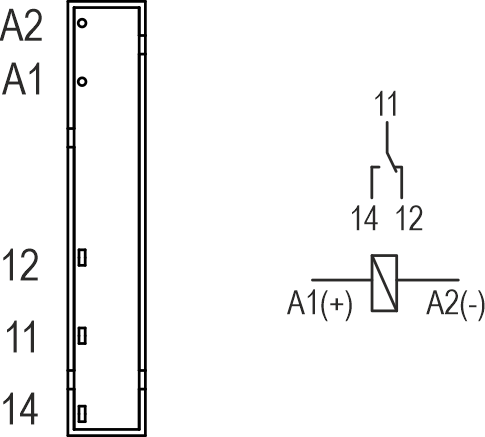

Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии SR:

Обозначение при заказе:

Например: SR-203.D

Вы заказали: промежуточное реле KIPPRIBOR, серии SR, с одним перекидным контактом, напряжением питания 24 VDC.

Комплект поставки и упаковка:

Возможные варианты упаковки	Картонная коробка	Транспортная коробка
Количество реле в упаковке	200 шт.	2000 шт.
Масса брутто	не более 1,1 кг.	не более 11,2 кг

Колодки монтажные для 1-контактных промежуточных реле серии SR

Номенклатура	Производитель	Артикул	Наличие
Промежуточное реле SR, 1CO 6A, катушка 24VDC, в комплекте с колодкой PYF-011BE/3.24DC.24D	Kippribor	SR-203.D (OEM)	В наличии
Промежуточное реле SR, 1CO 6A, катушка 60VDC, без инд.	Kippribor	SR-204.D	В наличии
Промежуточное реле SR, 1CO 6A, катушка 24VDC, без инд.	Kippribor	SR-203.D	Уточнить у менеджера
