Блок контакты серии SB-22

Заказать

Модификации блок-контактов для переключателей KIPPRIBOR серии SB

Артикул	Описание
SB-22.10P	Блок-контакт для кнопок и переключателей, NO
SB-22.01P	Блок-контакт для кнопок и переключателей, NC
SB-22.20P	Блок-контакт для кнопок и переключателей, 2NO
SB-22.02P	Блок-контакт для кнопок и переключателей, 2NC
SB-22.11P	Блок-контакт для кнопок и переключателей, NO+NC

Технические характеристики блок-контактов для кнопок и переключателей KIPPRIBOR серии SB

Параметр		Значение
Условный тепловой ток контактов		10 А
Категория применения		AC15 240V/3A DC13 24V/4A
Напряжение изоляции		600 В
Степень защиты (со стороны контактов)		IP20
Сопротивление изоляции		100 МОм (500 VDC)
Электрическая прочность изоляции		2500 VAC (1 мин)
Материал контактов		AgNi10
Механический ресурс	NO, NC	≥5*10⁶
	2NO, 2NC, NO+NC	≥1*10⁶
Электрический ресурс	NO, NC	≥10*10⁴
	2NO, 2NC, NO+NC	≥5*10⁴
Виброустойчивость		5…55 Гц (амплитуда 0,5 мм)
Ударопрочность		15G
Температура эксплуатации		-20…+55°C
Относительная влажность		45…85%
Температура окружающей среды		-20…+55°C (эксплуатация) -45…+80°C (хранение)
Относительная влажность		45…85% (эксплуатация) ≤95% (хранение)

Модификации блок-контактов для кнопок и переключателей KIPPRIBOR серии SB-22

Фото	Габаритные и установочные размеры	Описание	Тип контактов, напряжения питания	Артикул

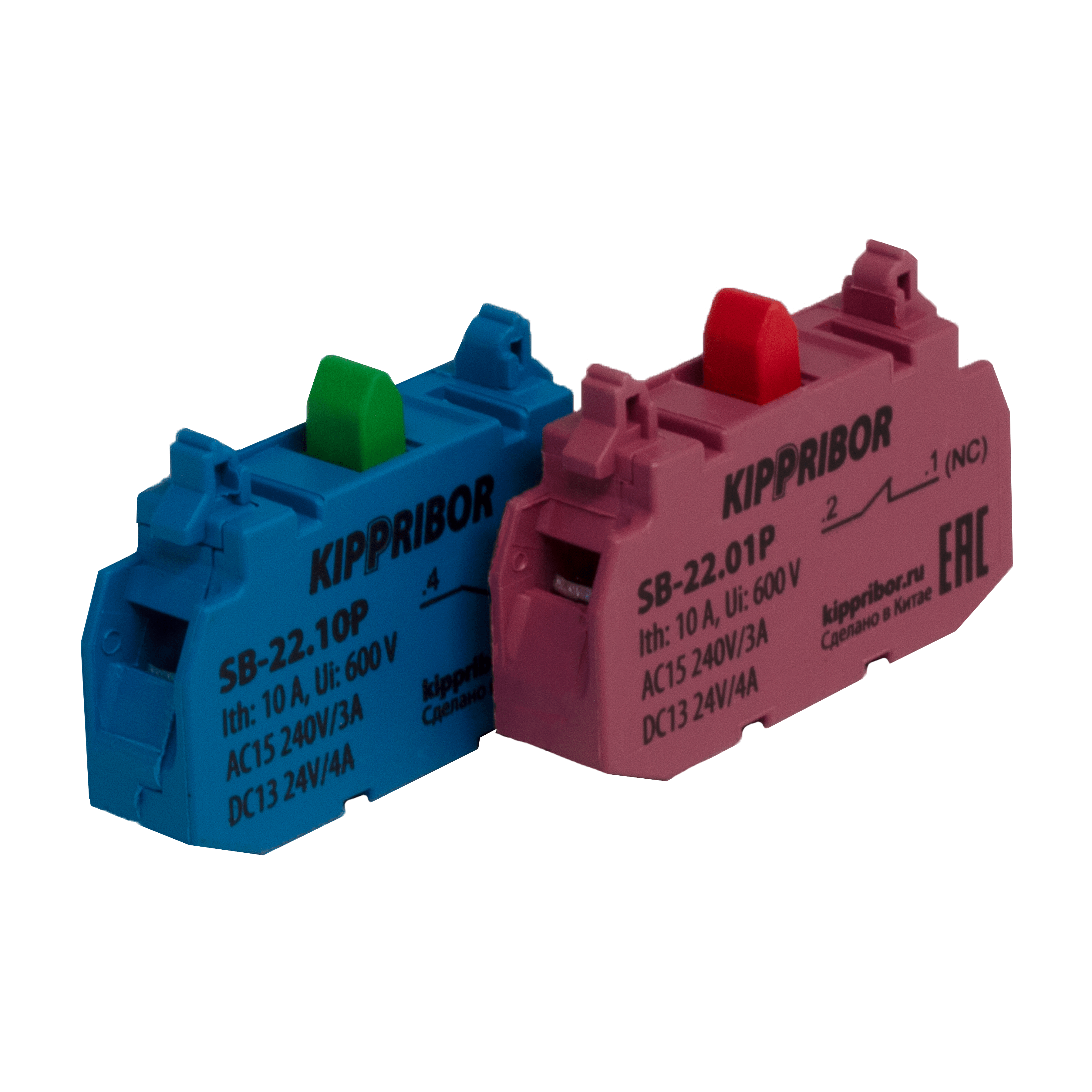

		Модуль блок-контакт одинарный	NO	SB-22.10P
			NC	SB-22.01P

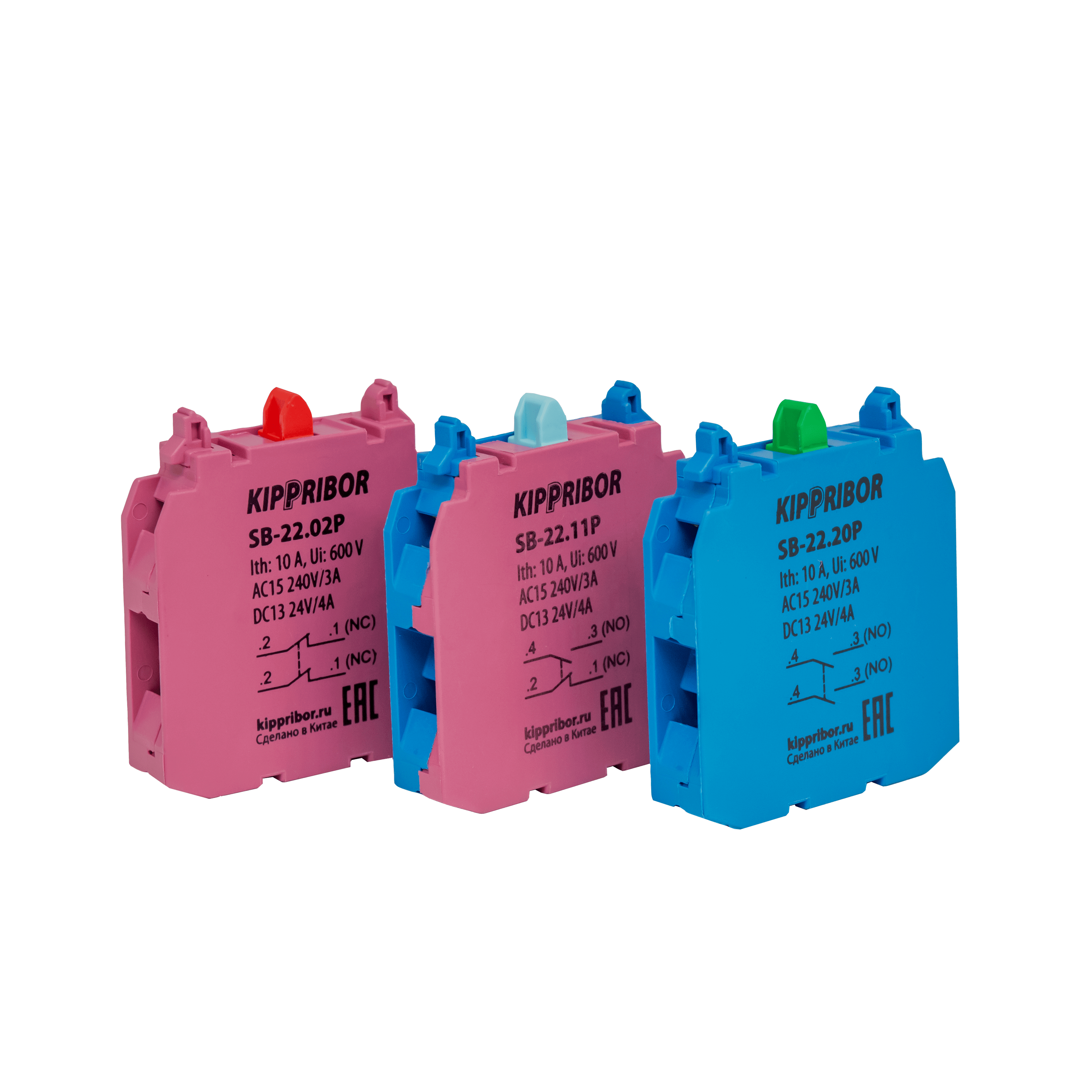

		Модуль блок-контакт двойной*	2NO	SB-22.20P
			2NC	SB-22.02P
			NO+NC	SB-22.11P

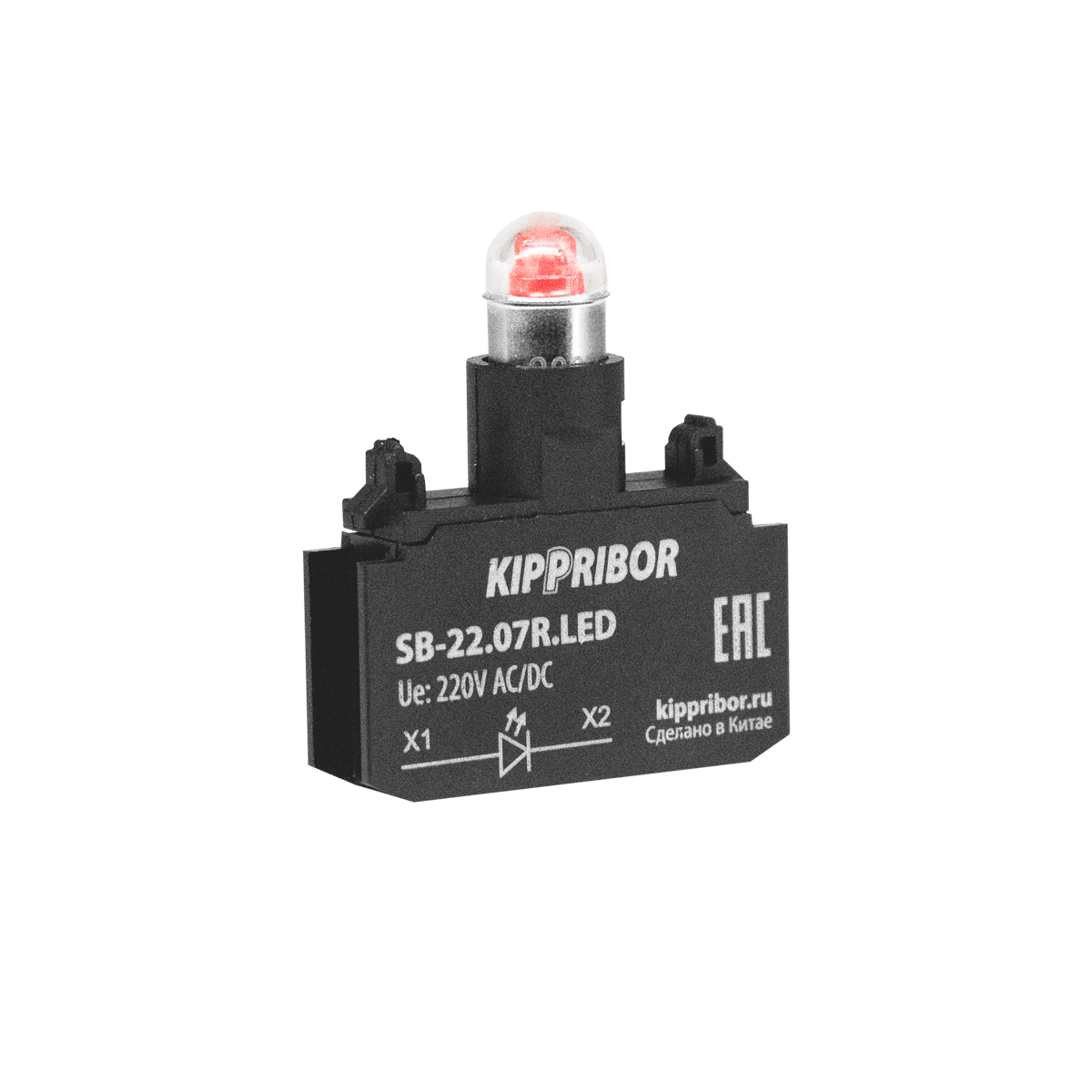

		Модуль блок-контактов LED-подсветки (R, G, Y, B, W)	24 VDC	SB-22.03х.LED
			220VAC	SB-22.07х.LED

* Модуль блок-контактов двойной заказывается отдельно и не входит в модификации кнопок и переключателей KIPPRIBOR серии SB-22.

Структура условного обозначения блок-контактов KIPPRIBOR серии SB

Например, SB-22.10P. Вы заказали блок-контакт для кнопки/переключателя серии SB-22, тип контакта NO.

Структура условного обозначения LED-модулей

Например, SB-22.03R.LED. Вы заказали: модуль LED-подсветки для кнопки/переключателя серии SB-22, цвет подсветки красный, напряжение питания 24V AC/DC.

Корпуса кнопочных постов пластиковые KIPPRIBOR

Корпуса кнопочных постов KIPPRIBOR серии PSB предназначены для установки устройств управления (кнопок и переключателей) и сигнальной арматуры диаметром 22 мм. Позволяет смонтировать накладной кнопочный пост с количеством устройств от 1 до 5.

Преимущества корпусов KIPPRIBOR серии PSB:

Удобный монтаж, крышка с невыпадающими винтами.
Материал ABS-пластик.
Степень защиты IP65.

Скачать листовку «Кнопки управления и переключатели KIPPRIBOR SB-22»

Номенклатура	Производитель	Артикул	Наличие
Блок-контакт для кнопок и переключателей, NO	Kippribor	SB-22.10P	В наличии
Блок-контакт для кнопок и переключателей, 2NO	Kippribor	SB-22.20P	В наличии
Блок-контакт для кнопок и переключателей, 2NC	Kippribor	SB-22.02P	В наличии
Блок-контакт для кнопок и переключателей, NC	Kippribor	SB-22.01P	В наличии
Блок-контакт для кнопок и переключателей, NO+NC	Kippribor	SB-22.11P	В наличии
Жёлтый шильд кнопки аварийного останова	Kippribor	SB-22.EML	В наличии
Ключ для монтажа головки толкателя на панели	Kippribor	SB-22.KEY	В наличии
Блок-контакт подсв. для кнопок и переключателей, 220 V AC/DC, бел	Kippribor	SB-22.07W.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 220 V AC/DC, жел	Kippribor	SB-22.07Y.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 220 V AC/DC, зел	Kippribor	SB-22.07G.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 220 V AC/DC, крас	Kippribor	SB-22.07R.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 220 V AC/DC, син	Kippribor	SB-22.07B.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 24 V AC/DC, бел	Kippribor	SB-22.03W.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 24 V AC/DC, жел	Kippribor	SB-22.03Y.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 24 V AC/DC, зел	Kippribor	SB-22.03G.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 24 V AC/DC, крас	Kippribor	SB-22.03R.LED	Уточнить у менеджера
Блок-контакт подсв. для кнопок и переключателей, 24 V AC/DC, син	Kippribor	SB-22.03B.LED	Уточнить у менеджера
Держатель маркировки АУС, Ф22 мм, 25х11мм	Kippribor	SB-22.MTA	Уточнить у менеджера
Кожух жёлтый с прозрачной крышкой пластиковый.	Kippribor	SB-22.SLY	Уточнить у менеджера
Кожух красный с прозрачной крышкой пластиковый.	Kippribor	SB-22.SLR	Уточнить у менеджера
Кожух прозрачный с прозрачной крышкой пластиковый.	Kippribor	SB-22.SLT	Уточнить у менеджера
Кожух силиконовый прозрачный.	Kippribor	SB-22.SCA	Уточнить у менеджера
Устройство блокировки кнопок аварийного останова	Kippribor	SB-22.EMC	Уточнить у менеджера
