Колодки монтажные KIPPRIBOR PYF-022, -023 и PYF-122, -123 для 2-контактных промежуточных реле:

• Предназначены для установки на DIN-рейку 2-контактных промежуточных реле различных производителей;
• Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации;
• Аксессуары. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковые удерживающие зажимы: BS-2/15P, BS-2/25P, BS-2/33P для фиксации реле высотой 15, 25, 33 мм и модули LED-индикации LM.

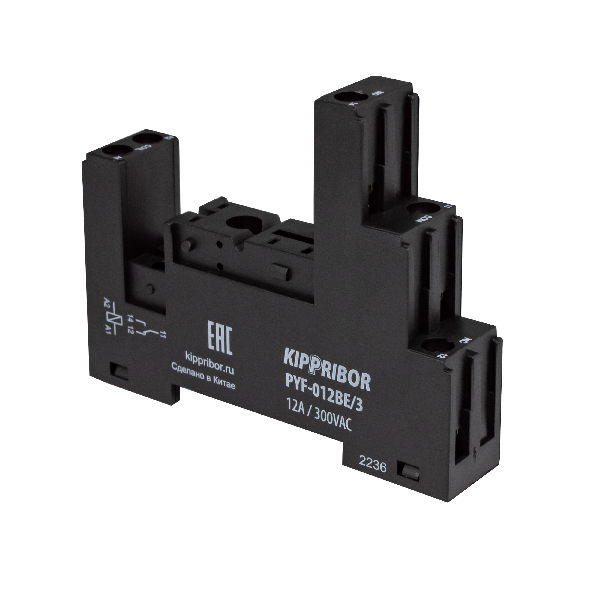

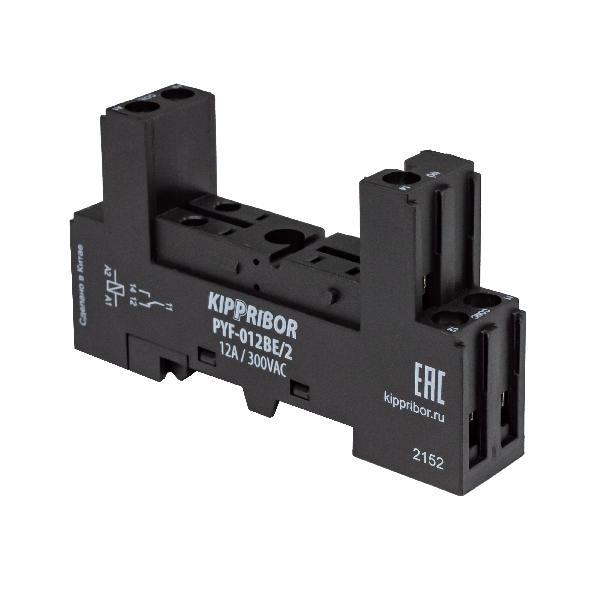

Модель	PYF-012BE/2	PYF-012BE/3	PYF-013BE/3
Схема подключения
Описание	2-ярусная монтажная колодка с винтовыми клеммами	3-ярусная монтажная колодка с винтовыми клеммами	3-ярусная монтажная колодка с винтовыми клеммами
Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	12 А при 300 VAC	12 А при 300 VAC	12 А при 300 VAC
Возможные варианты упаковки	Картонная коробка (20 шт./920 г)	Картонная коробка (20 шт./900 г)	Картонная коробка (20 шт./900 г)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-012BE/2, PYF-012BE/3:

Колодки монтажные KIPPRIBOR PYF-022, -023 и PYF-122, -123 для 2-контактных промежуточных реле:

• Предназначены для установки на DIN-рейку 2-контактных промежуточных реле различных производителей;
• Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации;
• Аксессуары. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковые удерживающие зажимы: BS-2/15P, BS-2/25P, BS-2/33P для фиксации реле высотой 15, 25, 33 мм и модули LED-индикации LM.

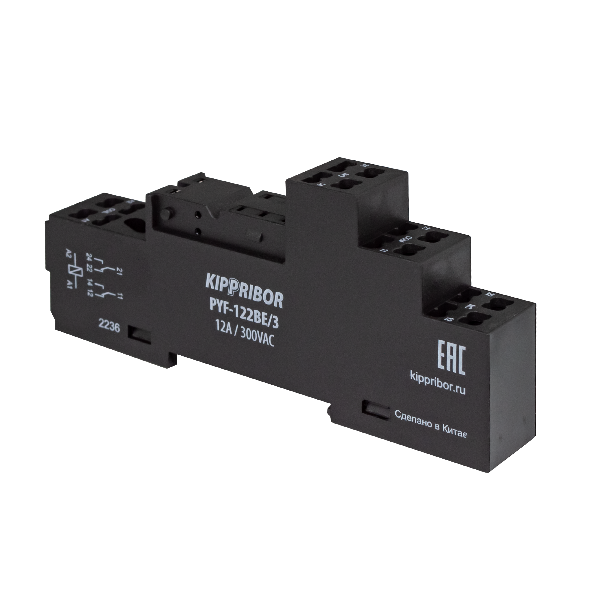

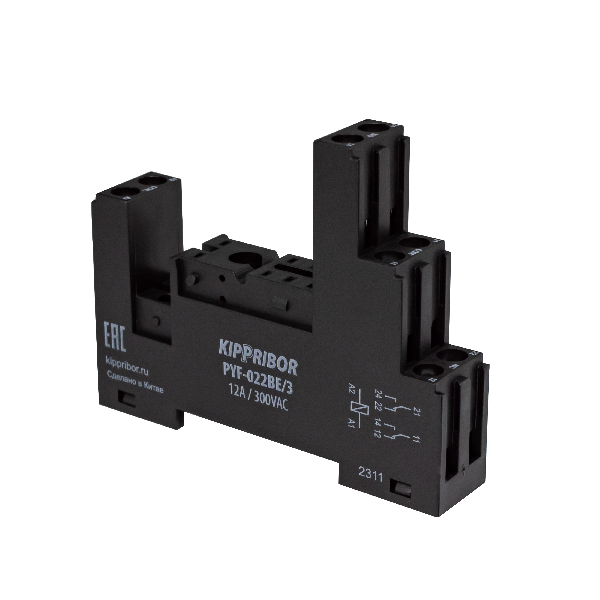

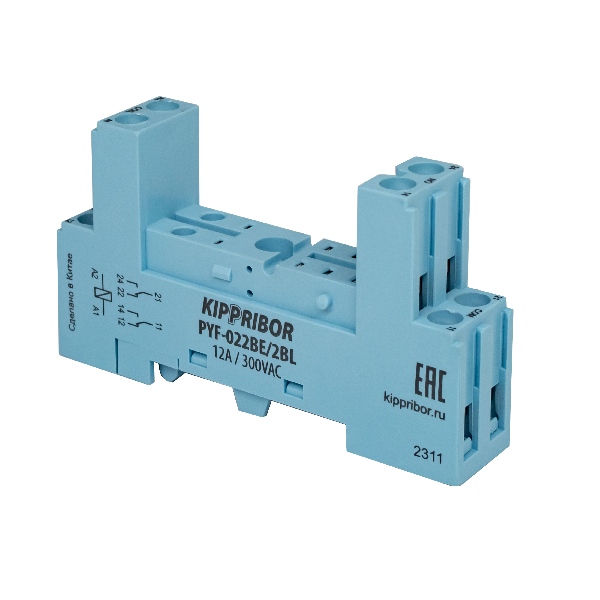

Модель	PYF-022BE/2 (черная) PYF-022BE/2WH (белая) PYF-022BE/2BL (голубая)	PYF-022BE/3	PYF-122BE/3

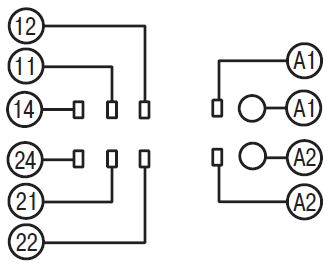

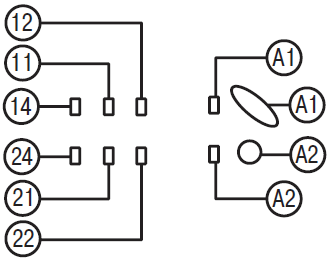

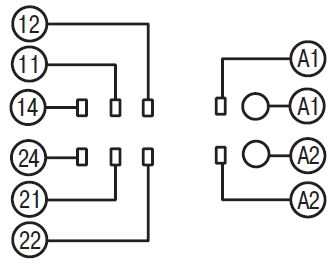

Схема подключения
Описание	2-ярусная монтажная колодка с винтовыми клеммами	3-ярусная монтажная колодка с винтовыми клеммами	3-ярусная монтажная колодка с самозажимными клеммами

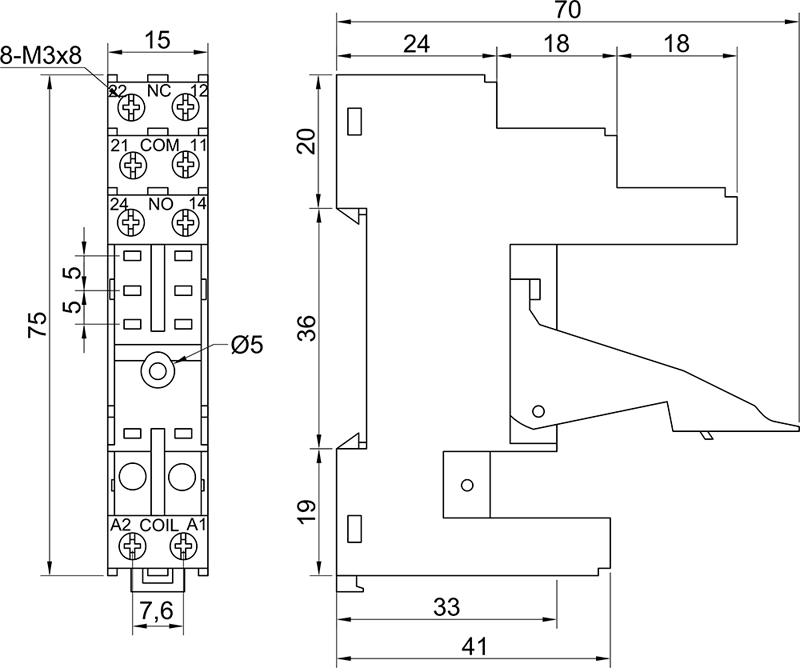

Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	12 А при 300 VAC	12 А при 300 VAC	12 А при 300 VAC
Возможные варианты упаковки	Картонная коробка (20 шт./775 г) Транспортная коробка (400 шт./15,5 кг)	Картонная коробка (20 шт./900 г) Транспортная коробка (320 шт./15,7 кг)	Картонная коробка (20 шт./2160 г)

Модель	PYF-023BE/3	PYF-123BE/3
Схема подключения
Описание	3-ярусная монтажная колодка с винтовыми клеммами	3-ярусная монтажная колодка с самозажимным клеммами

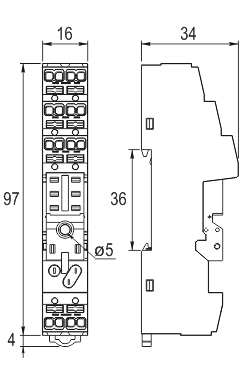

Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации	12 А при 300 VAC	12 А при 300 VAC
Возможные варианты упаковки	Картонная коробка (20 шт./900 г) Транспортная коробка (320 шт./15,7 кг)	Картонная коробка (20 шт./900 г) Транспортная коробка (320 шт./15,7 кг)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-022BE/2, PYF-022BE/3,  PYF-122BE/3:

Аксессуары для монтажных колодок KIPPRIBOR серий PYF:

Зажим пластмассовый удерживающий Применяется для фиксации реле и защиты от выпадения в условиях вибрации			Модуль LED-индикации Предназначен для индикации работы реле
BS 2/15P Высота устанавливаемого реле 15 мм	BS 2/25P Высота устанавливаемого реле 25 мм	BS 2/33P Высота устанавливаемого реле 33 мм	LM-EN230.R	LM-CF24.G	LM-BC24.G	LM-FQ230.R
Модели совместимых колодок KIPPRIBOR: PYF-012 PYF-022 PYF-122	Модели совместимых колодок KIPPRIBOR: PYF-012 PYF-022 PYF-122	Модели совместимых колодок KIPPRIBOR: PYF-013 PYF-023 PYF-123
2-полюсный соединитель (соединительная шина) BC-022.2P Предназначен для соединения колодок KIPPRIBOR серий PYF-012, PYF-013, PYF-022, PYF-122, PYF-023, PYF-123			8-полюсный соединитель (соединительная шина) BC-022.8P Предназначен для соединения колодок KIPPRIBOR серий PYF-012, PYF-013, PYF-022, PYF-122, PYF-023, PYF-123

Пример интерфейсного модуля реле KIPPRIBOR в сборе:
