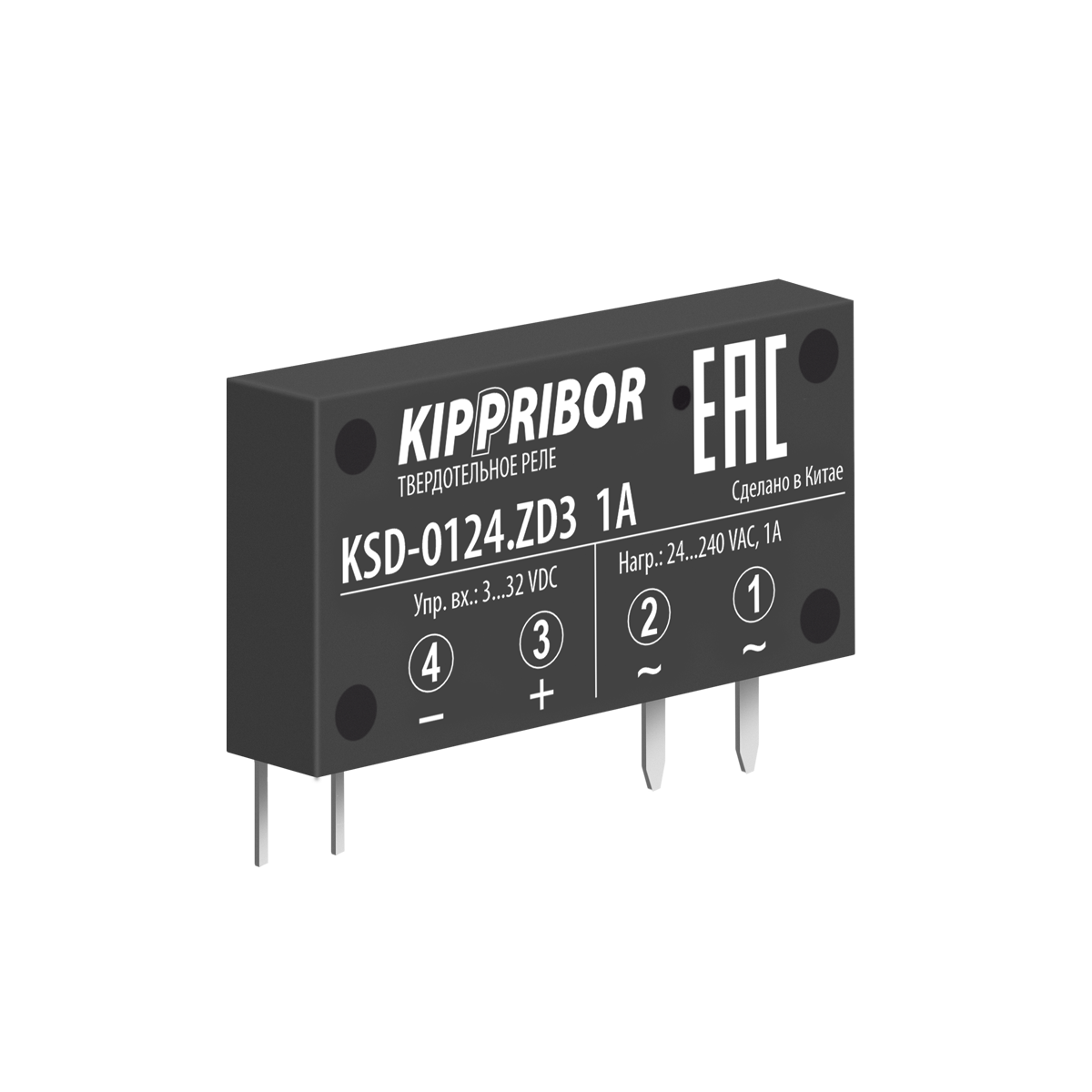

Миниатюрные твердотельные реле серии KSD

Реле с одной коммутируемой фазой (одним коммутационным ключом) в миниатюрном корпусе для монтажа
в розетку типа PYF-011

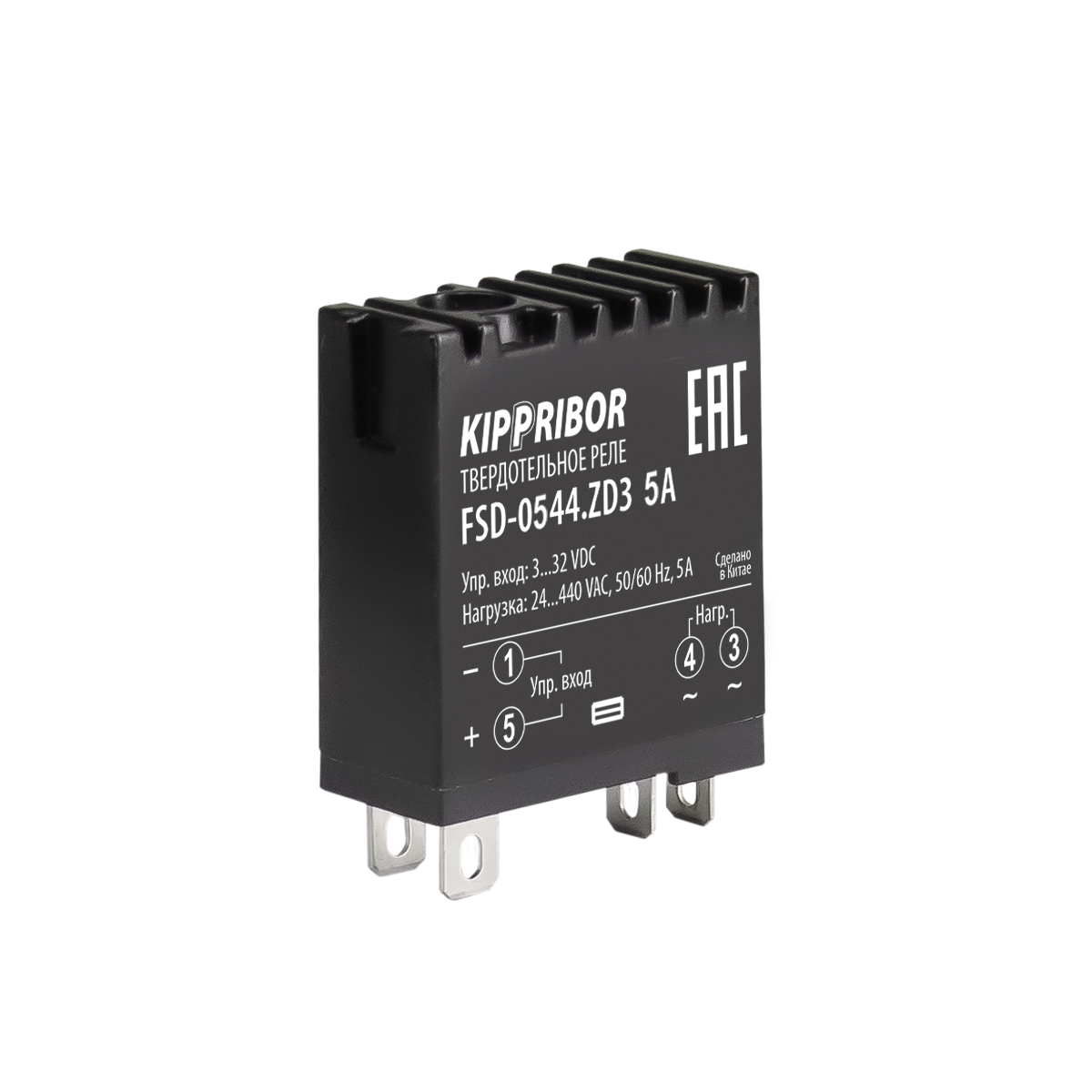

серия KSD серия FSD серия RSN

Заказать

Размеры и совместимость с монтажными розеткамиKIPPRIBOR серии PYF-011BE/3.24DC.24DC позволяют использовать ТТР серии KSD в качестве альтернативы обычным электромеханическим реле в системах автоматизации.
Ключи высокого класса по напряжению обеспечивают устойчивость к высоковольтным всплескам питающей сети.
Отсутствие подвижных частей обеспечивает высокий эксплуатационный ресурс.
Малые габаритные размеры позволяют экономить монтажный объём шкафа.
Бесшумная работа исключает акустический дискомфорт.
Совместимость с промежуточными реле (при условии, что задействован только НО контакт).
Возможен PCB-монтаж.

Технические характеристики входных цепей

Параметр	Значение
Модель ТТР	KSD-xx44.ZD3	KSD-xx06.DD3
Тип управляющего сигнала	Дискретный	Дискретный
Диапазон напряжения управляющего сигнала	3…32 VDC	5…32 VDC
Напряжение гарантированного включения	≥ 3 VDC	≥ 5 VDC
Напряжение гарантированного выключения	≤ 1 VDC	≤ 1 VDC
Ток потребления цепи управления	≤ 20 мА (±0,5 мА)	≤ 20 мА (±0,5 мА)
Время включения	≤ 10 мс при f=50 Гц	≤ 5 мс
Время выключения	≤ 10 мс при f=50 Гц	≤ 5 мс
Максимальная частота переключения	≤ 50 Гц при f=50 Гц	≤ 100 Гц

Технические характеристики выходных цепей

Параметр	Значение
Модель ТТР	KSD-xx44.ZD3	KSD-xx06.DD3
Номинальный ток ТТР	1, 2 А	1, 2 А
Вид коммутируемого тока	Переменный	Постоянный
Минимальный коммутируемый ток	0,1 А	0,02 А
Максимальный коммутируемый ток	1, 2 А	1, 2 А
Ток утечки в закрытом состоянии	≤ 10 мА	≤ 5 мА
Скорость нарастания тока (di/dt)	50 А/мкс	-
Диапазон напряжения питания нагрузки	24…440 VAC	5…60 VDC
Частота источника питания нагрузки	50 Гц	100 Гц
Максимальное пиковое напряжение	900 VAC	120 VDC
Электрическая прочность изоляции	1500 VAC (1 минута)	1500 VAC (1 минута)
Сопротивление изоляции	500 МОм (при 500 VDC)	500 МОм (при 500 VDC)

Общие технические характеристики твердотельных реле KIPPRIBOR серии KSD

Параметр	Значение
Температура эксплуатации	-30…+70°С
Охлаждение	Естественное без установки на радиатор
Материал корпуса	Пластик
Индикация наличия управляющего сигнала	Есть
Тип монтажа	Монтаж в розетку PYF-011BE/3.24DC.24DC
Масса	≤ 18 г

Модификации твердотельных реле KIPPRIBOR серии KSD

Модификация	Краткое описание	Позиция
KSD-0144.ZD3	Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 1 А	заказная
KSD-0244.ZD3	Напряжение питания нагрузки 24…440VAC; максимальный коммутируемый ток 2 А	складская
KSD-0106.DD3	Напряжение питания нагрузки 5…60VDC; максимальный коммутируемый ток 1 А	заказная
KSD-0206.DD3	Напряжение питания нагрузки 5…60VDC; максимальный коммутируемый ток 2 А	складская

Габаритные и установочные размеры твердотельных реле KIPPRIBOR серии KSD

Схема подключения твердотельных реле KIPPRIBOR серии KSD

Схема коммутации твердотельных реле KIPPRIBOR серии KSD

Структура условного обозначения твердотельных реле KIPPRIBOR серии KSD

Например: KSD-0244.ZD3. Вы заказали миниатюрное твердотельное реле серии KSD для монтажа в розетку, максимальный ток нагрузки 2 А, напряжение питания нагрузки 24…440 В переменного тока, управляющий сигнал – дискретный 5…32 В постоянного тока.
